Вольтамперметр для DIN рейки: технические характеристики и разновидности

Измерительные устройства в квартирном или офисном электрощите

В специализированном щите на входе устанавливают выключатели, защитные автоматы, другие компоненты системы распределения. При безупречном выполнении обязанностей снабжающая организация обеспечивает электропитание в рамках стандартных параметров. Однако иногда требуется дополнительный контроль.

При чрезмерном уровне напряжения перегорают предохранители, трансформаторы, выпрямительные мосты и другие компоненты входных блоков. Низкие значения сопровождаются замедлением вращения электроприводов, снижением производительности. Современный вольтметр способен не только указывать действительные значения, но и фиксировать показания в памяти. Эти данные помогут выявить источник проблем при появлении характерных сбоев.

Амперметр показывает силу тока. Этим прибором проверяют реальное потребление разными нагрузками. Такие средства нужны для качественной балансировки кондиционеров, духовых шкафов, станков, тепловых пушек и других мощных потребителей.

К сведению. Подобные решения помогают равномерно распределить нагрузки в трехфазных сетях 380 V.

Комплексную информацию о токе и напряжении получают с помощью комбинированных приборов. Дополнительным преимуществом вольтамперметра является относительная компактность. Как правило, такое исполнение дешевле, в сравнении с двумя отдельными изделиями.

Виды

Однофазный вольтметр содержит преобразователь электросигнала и цифровую матрицу. Кроме основных блоков и узлов, в прибор вмонтирован Wi-Fi или 3G/4G-модуль, отсылающий данные по интернету с определённым интервалом срабатывания. Некоторые модели прибора могут сохранять минимальные и максимальные показания напряжения и потребляемого тока в течение заданного периода времени, а также ведут «лог» включений и отключений электроснабжения.

Однофазный вольтметр применяется в основном для дома или квартиры, где вряд ли нужна потребность во всех трёх фазах или в межфазном напряжении.

У трёхфазного DIN-вольтметра модули и узлы управления и мониторинга всё те же, что и у однофазного, но отличается данный модуль тем, что для его правильной работы обязательно нужны все три фазы. Если какая-то из фаз отсутствует, случилась перефазировка или напряжение сильно отличается на одной или на всех трёх фазах – прибор запишет сведения о работе сети как одну ошибку или серию ошибок, мешающих нормальной работе, и может попросту отключить все три линии. Трёхфазный прибор замеряет также параметры каждой из фаз.

Технические характеристики

Что измеряет вольтметр и как им пользоваться

Подходящий прибор выбирают с учетом количества фаз, уровней токов (напряжений), рабочей частоты. В некоторых случаях существенное значение будут иметь габариты. Специфическое обозначение подтверждает, что амперметр устанавливают на ДИН рейку, поэтому дополнительные переходные кронштейны и особые крепежные детали не понадобятся.

Дополнительные параметры проверяют с учетом условий реальной эксплуатации. Ниже в перечне приведены типовые значения для приборов данной категории:

• рабочая частота – 45-70 Гц;
• напряжение – 50-450V для одной фазы;
• погрешность измерений – 1-1,5%;
• мощность потребления – 1,5-2,5 Вт;
• диапазон температур в электрощитке – от -40°C до +70°C;
• допустимая относительная влажность – не более 75-80% при +25°C;
• устойчивость к электромагнитным помехам (3 уровень по стандарту ГОСТ Р 51317.4.4-99).

Приборы выпускают со стрелочными и цифровыми индикаторами, для одно,- двух,- и трехфазных сетей. Некоторые модели разрешено закреплять вертикально и горизонтально, другие – только в определенном положении. Современные изделия рассчитаны на срок службы до 8-10 лет и более при соблюдении официальных инструкций производителя.

Особенности приборов

Как подключить вольтметр

Для повышения точности вольтметр на DIN рейку создают с гальванической развязкой измерительных цепей. Это предотвращает взаимное паразитное влияние электромагнитных колебаний. Указанная в паспорте погрешность удостоверяется профессиональной поверкой. Данные испытаний подтверждаются сертификатами, иной сопроводительной документацией.

Для крепления проводов применяют винтовые и пружинные зажимы. При выборе следует проверить действительные посадочные размеры. Бытовые модели выпускают под кабельную продукцию с площадью поперечного сечения проводника 2-2,5 мм кв.

Незначительное потребление от сети питания подразумевает низкие текущие затраты. Современные цифровые модели оснащают микропроцессорами, встроенной памятью с дежурным питанием. Подобное оснащение помогает сохранять данные и настройки при работе в автономном режиме длительное время. Такие приборы, по сравнению со стрелочными, отличаются лучшей стабильностью в сложных условиях. Они сохраняют функциональность и точность при вибрациях, в широком диапазоне температурных и других внешних воздействий.

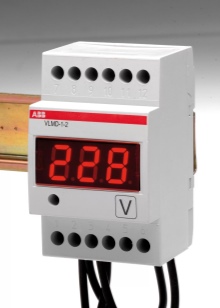

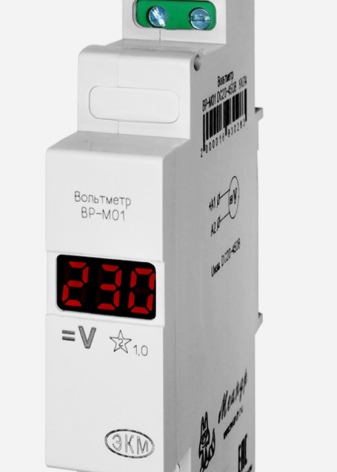

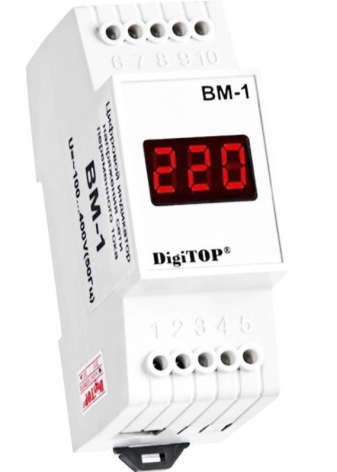

Вольтметр на DIN-рейку

Для измерения напряжения прибор подключают параллельно. Технические параметры подбирают с учетом реальных условий. При необходимости, например, можно приобрести вольтметр с рабочей частотой сети питания до 400 Гц.

Однофазный прибор оснащают преобразователем сигнала и цифровым индикатором. Показания отображаются в режиме онлайн с заданной периодичностью. Их можно сбросить нажатием специальной кнопки, которая установлена на лицевой панели. Некоторые модификации сохраняют в памяти:

• минимальные/ максимальные значения;
• разницу напряжений;
• временной график включения/ отключения сети питания.

Амперметр на DIN-рейку

Эти приборы подсоединяют последовательно. Как и в предыдущем примере, измеряемую величину преобразуют в цифровой вид для удобства обработки.

Амперметры стрелочные стоят недорого, поэтому пользуются спросом. Такие модели устанавливают только в вертикальном положении. Классическая конструкция обеспечивает высокий уровень надежности. Некоторые производители устанавливают гарантийные обязательства до 5 лет.

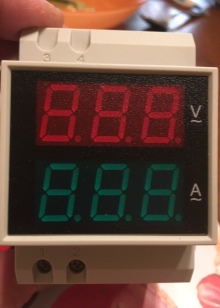

Вольтамперметр на ДИН рейку

Такие приборы предназначены для проверки напряжения и силы тока, поэтому их оснащают двумя цифровыми блоками индикации. Кроме линейных, некоторые модели способны замерять фазовые параметры.

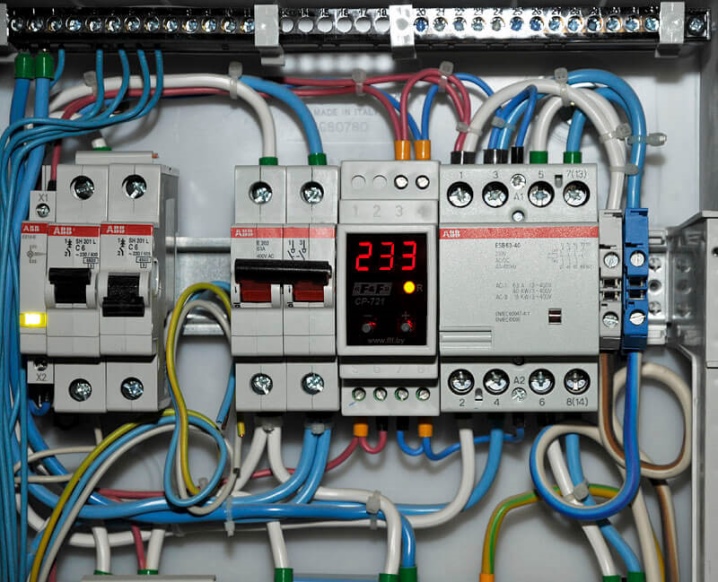

Вольтамперметр в электрощитке

В торговой сети можно найти модификацию с учетом индивидуальных требований. Выпускают приборы для контроля сетей низкого напряжения: 12 V; 24 V; 60 V и других номинальных значений. Чтобы не разрывать цепи, пользуются бесконтактными индукционными датчиками.

Обзор производителей

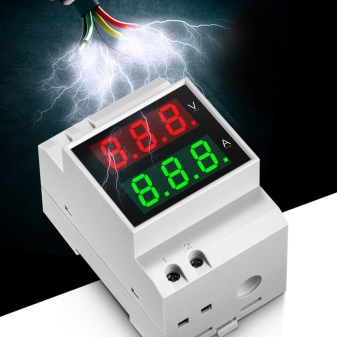

Кроме широко известного в России производителя «Меандр», доступны и другие производители – в основном китайские: Ketotek, Ledsmith, Arlen&Alice и десятки других, менее известных. Все они заказываются через китайские магазины, например Aliexpress. Многие из них имеют функции полноценного варметра (вольтамперметра).

Неважно, какая фирма производит эти приборы, – от них требуется точность, надёжность и хотя бы среднее качество сборки, которое не подведёт хотя бы в ближайшие лет 8.

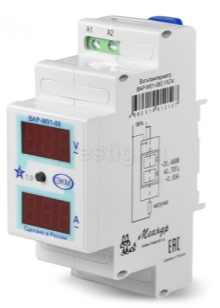

Если вам принципиально качество на всех уровнях – специалисты посоветуют вам посмотреть пристальнее в сторону приборов от компании «Меандр». Этот поставщик производит лицензированную и сертифицированную измерительную продукцию, допуская намного меньше браков, чем китайские фирмы, особенно малоизвестные. Альтернативой послужит также шведско-швейцарская компания ABB, являющаяся европейским лидером по электрике и автоматике, а также по иным отраслям электротехнической промышленности.

Как выбрать?

В зависимости от того где вы будете использовать вольтметр: в производственном цехе или в подъезде многоквартирного дома на общем щитке – обратите внимание на следующие характеристики:

• температура;
• влажность;
• помехозащищённость прибора;
• площадь сечения проводов линии, на которую ложится общая нагрузка всех потребителей;
• время, в течение которого замеры обновляются;
• частота питающего напряжения;
• фазность и уровни замеряемого тока потребления;
• число режимов работы;
• скорость сработки.

Нелишней окажется и возможность подключения дополнительных устройств, например реле защитного отключения.

Особенности монтажа и выбора

Цифровой вольтметр своими руками

Приборы создают с учетом особенностей установки на ДИН рейке. Кроме стандартного крепежа, применяют кратные размеры 1,5; 2; 2,5 относительно типовых моделей. Это упрощает компоновку элементов. Как правило, клеммы для подсоединения проводов располагаются в нижней части.

Подключение выполняют по схеме, указанной производителем. Графическое изображение приводят в сопроводительной инструкции, в наклейке или рельефной картинке на корпусе. Если этих данных нет, следует получить необходимую информацию на официальном сайте.

Очень внимательно устанавливают амперметры, чтобы исключить параллельное подключение в сеть. Такая ошибка выведет качественное изделие из строя. При работе с высокими значениями пользуются схемой трансформатора тока.

Выбирают измерительные приборы с комплексным учетом:

• входных параметров;
• точности;
• условий эксплуатации;
• необходимых сервисных функций (памяти, настроек).

Применение

Измерительный прибор устанавливают за счетчиком и главным выключателем до группы автоматов.

Следует помнить! Устройства этой категории в стандартном исполнении не выполняют защитные функции. Однако некоторые модели оснащают встроенным реле, которое размыкает цепь при повышении контрольного параметра более допустимого уровня.

В системах «умный дом» и в коммерческих проектах результаты измерений оперативно передают в информационно-управляющий блок. Для этого пользуются проводной связью и радиоканалами.

Схема подключения

Сохраненные в памяти данные можно использовать в ходе переговоров с поставщиками электроэнергии. После аварий сведения о неисправностях упростят расчет компенсации убытков. При соответствующем оформлении они пригодятся для доказательства своей правоты в судебных разбирательствах.

Другая классификация

По типу исполнения вольтметры подразделяются на портативные и стационарные. Первые – легки в транспортировке к месту мониторинга, легко вщёлкиваются и вынимаются из DIN-рейки. Вторые – предусматривают более сложное закрепление и пломбировку, благодаря чему снять их с DIN-рейки весьма проблематично.

Другая разновидность стационарных вольтметров – жёстко закрепляемые не на рейках, а с помощью иных, более сложных в сборке конструкциях. Снять их без специнструмента практически невозможно.

С DIN-рейки их легко демонтировать с помощью отвёртки.
