Подключение однофазного электросчетчика и автоматов: типовые схемы и порядок подключения

Для подсчета потребляемой электроэнергии и защиты сети на большинстве бытовых и жилых объектов необходимо осуществить подключение однофазного счетчика и автоматов. Это мероприятие обычно должен выполнить владелец помещения.

При наличии небольших навыков работы с проводкой можно самостоятельно проделать такую работу без привлечения сторонних специалистов.

Типовая схема ввода однофазной сети

К подавляющему большинству квартир, садовых участков и небольших бытовых объектов типа гаражей подведена однофазная сеть. Способ подключения измерительного прибора (электросчетчика) и предохраняющих цепи элементов (УЗО, автоматические выключатели и дифференциальные автоматы) одинаков.

В зависимости от условий эксплуатации и запитанных приборов схема подключения однофазного электросчетчика может претерпеть следующие изменения:

  • Отсутствие ввода «земли».
  • Отсутствие индивидуального вводного автомата перед счетчиком. Он может быть общим для нескольких цепей, оснащенных приборами учета, либо вместо него может быть установлен обыкновенный ручной коммутатор (рубильник).
  • Отсутствие разветвления на несколько цепей.
  • Отсутствие УЗО и автоматов, защищающих линию после счетчика.

Если автоматы или УЗО между счетчиком и потребителями отсутствуют, то в случае короткого замыкания или значительной перегрузки произойдет поломка прибора учета. Поэтому защита сразу после прибора учета нужна, тем более что простейшие автоматические выключатели стоят дешево.

Типовая схема ввода однофазного электропитания на объект. Именно в такой последовательности необходимо подключать все элементы, чтобы система нормально функционировала

Разграничение ответственности за электроприборы

Разводка электросети по объекту защищена отдельными выключателями, которые регулируют максимально допустимую силу тока для участков цепи. Оплату их приобретения и подключения производит собственник помещения.

Электросчетчик и вводной автомат могут быть физически расположены не только в зоне ответственности потребителя. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.

По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа.

Поэтому сейчас выпускают модели, которые работают при низких температурах

В его обязанности входит также предоставление доступа сотрудникам энергослужб и управляющей компании к счетчику для снятия показаний, его пломбировке или проверке.

Обратите внимание

Также специалисты вправе установить магнитные пломбы. Если пользователь помещения без уважительной причины отказывает в допуске на территорию, то поставщик электроэнергии может перевести его на общий тариф.

Если же приборы расположены в муниципальной (неприватизированной) собственности, общедомовой территории (подъездах) или за пределами частного участка, то все расходы несет либо снабжающая организация, либо они являются общими. В этом случае организацию работ и оплату производит управляющая компания, ТСЖ, ГСК или садоводческое товарищество.

Подключение счетчика и автоматов

Если место для монтажа устройств учета и защиты расположено в зоне ответственности собственника помещения, то необходимо выполнить их установку согласно типовой схеме подключения счетчика электроэнергии и автоматов.

Установка распределительного щита

Для удобства монтажа и защиты электроприборов лучше всего использовать специально изготавливаемые для этих целей распределительные щиты.

Согласно п. 7.1.7 ПУЭ такие комплектные устройства относят к квартирным щиткам. Их стоимость начинается от 250 рублей и доходит до 10 тысяч

Обычно в такой щит устанавливают только аппаратуру следующего типа:

  • вводной автомат;
  • прибор учета электроэнергии;
  • автоматические выключатели, предохранители и другие устройства управления и защиты;
  • устройства защитного отключения;
  • клеммы, шины и другие коммутационные элементы;
  • элементы несиловых сетей, например, для кабельного телевидения;
  • блоки бесперебойного питания постоянного тока с выносными аккумуляторами;
  • блоки управления системой «умный дом».

Металлический или пластиковый бокс защищает размещенные в нем приборы от физического воздействия, попадания влаги и пыли. Квартирные щитки, размещенные в зоне ответственности потребителя, не опломбируют, чтобы владелец помещения имел доступ к автоматическим выключателям. Такую процедуру проводят только для счетчика.

Щиты укомплектованы специальным профилем, который сделан из пластика или оцинкованного металла – DIN-рейкой. На них крепят все модульное оборудование, в том числе и счетчики. Это позволяет компактно и надежно разместить блочную аппаратуру.

Электрощитки бывают двух типов:

  • Навесные. Задняя стенка у них разборная. Ее снимают и крепят к стене с помощью саморезов с дюбелями, а затем надевают корпус. При выборе такого варианта нужно заранее определиться с местом завода в щит электропроводки.
  • Скрытого монтажа. В этом случае под щиток необходимо выдолбить нишу.

При выборе модели нужно в первую очередь убедиться, что имеющего места хватит для всех компонентов управления электросистемой. Лучше брать щиток с некоторым запасом объема, так как в будущем возможно присоединение новой автоматики.

Щиток скрытого монтажа не будет выпирать из стены. Но объем необходимой работы для его установки гораздо больше, чем для навесных моделей

Если нужно установить распределительный щит на улице, то для этого существуют специальные модели, которые обеспечат защиту оборудования от дождя, снега, сильного ветра с пылью и других природных явлений.

Необходимость вводного автомата

Необходимость установки вводного автомата и его номинал могут быть прописаны в договоре оказания услуг на подачу электроэнергии. Если таких требований нет, то автомат все равно лучше использовать.

Дело в том, что для монтажа и работ с приборами учета и контроля подачи электроэнергии необходимо обесточить сеть. Если вводной автомат размещен на территории потребителя, то можно самостоятельно выполнить его отключение.

В противном случае, отключить подачу электричества можно только с разрешения поставщика электроэнергии, причем необходимо будет вызвать специалиста, так как доступ к общим распределительным щитам посторонних запрещен. Это создает следующие проблемы:

  • необходимо договориться о времени отключения;
  • если к одному коммутатору подключены несколько потребителей, то придется известить их о временном отключении подачи электроэнергии;
  • вызов специалиста при неаварийной ситуации будет стоить денег.

Время на проведение всех работ при отключенном электричестве будет лимитировано. Поэтому нужно сразу подготовить место, инструмент и выполнить предварительные этапы, не требующие отсутствия питания.

Вводные автоматы номинала 32-64 A стоят недорого: от 300 рублей за китайский EKF до 1000 рублей за французские Legrand или Schneider

Поэтому перед тем как подключить автоматику и однофазный счетчик электроэнергии лучше один раз установить вводной автомат, чем каждый раз при необходимости работы в собственном электрощите договариваться об этом с электриками.

Современные счетчики электроэнергии

Сейчас на электрифицированных объектах стоят два типа счетчиков: устаревшие электромеханические или новые электронные. Основных показателя у любого типа электросчетчика два.

Класс точности (КТ) определяет максимально допустимую погрешность в процентах при измерении электроэнергии. На данный момент существуют классы бытовых счетчиков (от нижнего к высшему): «2.5», «2.0», «1.0», «0.5» и «0.2». Согласно п. 138 Постановления Правительства РФ №442 от 04.05.2012 г. для физических лиц этот параметр должен быть 2.0 или выше.

Поэтому при покупке прибора нет необходимости приобретать модели с более высоким классом, например «0.5». Они менее ходовые и более дорогие, поэтому менеджеры торговых фирм часто пытаются продать такие устройства незнакомым с темой покупателям.

Второй важный показатель – максимальный ток, который может пропустить через себя прибор. Для бытовых и жилых помещений этот показатель для однофазного устройства не может быть больше 60 A.

Бытовой однотарифный счетчик российского производства класса точности «1.0» и рассчитанный на работу с током силой до 60 A стоит около 600 рублей

Читайте также:  Выравнивание потенциалов заземления схема — советы электрика

Также существуют многотарифные счетчики, которые можно запрограммировать на вычисление потребленной электроэнергии в разные суточные периоды.

Большинство приборов учета устанавливают на DIN-рейку в распределительный щит. При этом модель щита и счетчика нужно подобрать таким образом, чтобы снять показания можно было через окошко, не открывая дверцу – это очень удобно.

У однофазного счетчика 4 силовые клеммы для подключения проводов. Всегда, если смотреть на прибор, то слева-направо они идут в следующем порядке:

  1. приходящая фаза;
  2. отходящая фаза;
  3. приходящая нейтраль;
  4. отходящая нейтраль.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Причем не только на фазе, но и на нейтрали.

И счетчик и вся автоматика крепится на DIN-рейку с помощью присутствующих у них защелок.

Всю работу по комплектации щитка удобнее выполнять на столе.

Поэтому лучше сначала полностью собрать конструкцию, а затем прикрепить ее к стене

Далее необходимо зачистить провода, которые идут от входного автомата, с помощью съемника изоляции или канцелярского ножа.

Длина отрезков должна быть такой, чтобы они не болтались, но и не были в натяг. Очищенные концы вставляют в зажимы и закручивают их при помощи отвертки, причем нужно качественно протянуть оба винта.

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед  прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

  • от короткого замыкания,
  • от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
  • возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про  бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с  пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.

Схема подключения электросчетчика Вводной автомат

Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Схема-подключения-счетчика-электроэнергии-Счетчик

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Схема-подключения-электрического-счетчика

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Подключение счетчика: правила и основные требования

Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается.

Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной.

Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода.

Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше.

Если крепежных винта два, сначала закручивается дальний. Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

Типы приборов

При всем многообразии электросчетчиков, их можно разделить на две основные группы:

Индукционные электросчетчики, пожалуй, знакомы каждому с детства. Черный корпус, прозрачное стекло, за которым видно, как вращается колесико, а на специальных барабанах указывается расход.

Класс точности этих приборов довольно низок — превышает 2.0, при этом при малых нагрузках погрешность увеличивается. Также высок уровень потребления энергии самими счетчиками.

Такие аппараты могут учитывать многотарифность и хранить учетные данные.

К ним практически невозможно незаметно подключиться. Несмотря на свои преимущества, они стоят намного дороже механических аналогов и не защищены от перепадов напряжения в сети.

Схема подключения однофазного электрического счетчика: делаем всё правильно

Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Эти приборы были изобретены еще в XIX веке и с тех пор неотступно сопровождают человечество.

Совершенно очевидно, что производство электроэнергии – это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет.

Несанкционированный отбор электрической энергии жестко пресекается контролирующими органами, и все нарушители наказываются значительными штрафами.

Именно поэтому установка счетчиков, их поверка и контроль производятся только энергоснабжающими организациями.

Типы и виды электрических счётчиков

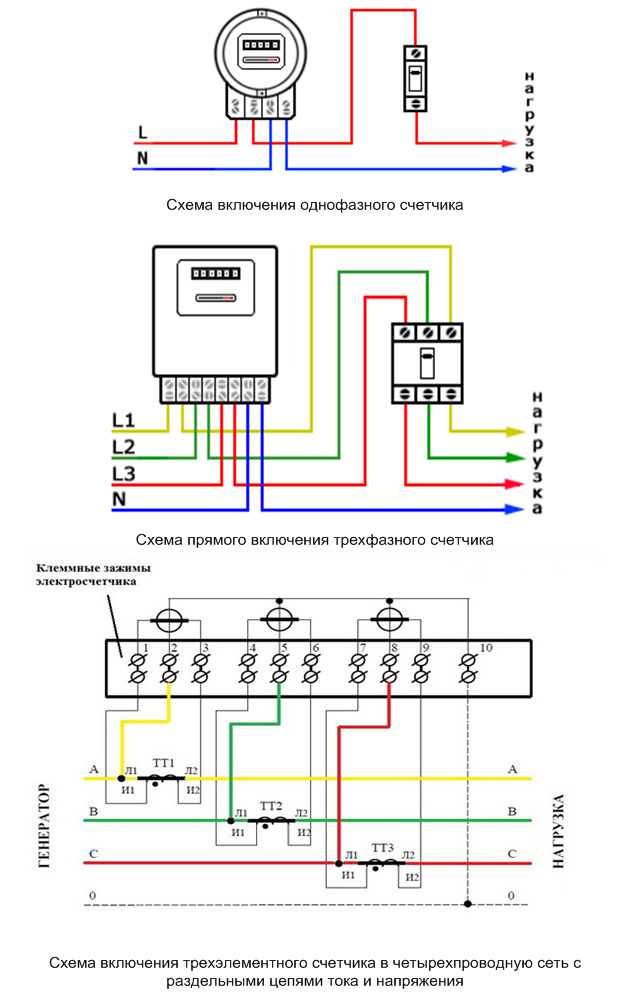

Электросчетчики принято классифицировать по типу подключения, типу измеряемых ими величин, а также по типу конструкции. По типу подключения электрические счетчики бывают:

    • Прямого включения в силовую цепь, в которой счетчик включается непосредственно к питающей сети.
    • Трансформаторного включения через специальные измерительные трансформаторы.

Большинство электросчетчиков, хорошо известных нам являются приборами прямого включения.

По типу измеряемых величин счетчики разделяются на:

    • Однофазные электросчетчики, которые учитывают потребление энергии в однофазных сетях напряжением 220 В и частотой 50 Гц.
    • Трехфазные электросчетчики учитывают потребленную энергию в сетях 380 В, частотой 50 Гц. Причем все современные трехфазные счетчики способны учитывать электроэнергию и по одной, отдельно взятой фазе.

По типу конструкции счетчики подразделяются на:

    • Электромеханические или индукционные счетчики, в которых подсчет ведется за счет вращения алюминиевого диска в магнитном поле. Скорость вращения диска пропорциональна потребляемой мощности, а учет количества происходит подсчетом количества оборотов диска при помощи специального механизма. Например, в распространенном однофазном счетчике СО-И446 — 1 киловатт-час потребленной энергии соответствует 1200 оборотов диска.
    • Электронные счетчики – представляют собой устройства, которые аналоговый электрический сигнал, снятый с измерительного трансформатора тока, преобразуют в электронные импульсы, частота следования которых пропорциональна потребляемой в данный момент мощности. Подсчет количества импульсов позволяет судить о количестве потребленной электрической энергии. Электронные счетчики постепенно вытесняют индукционные в силу своих преимуществ.

Какие есть преимущества у электронных устройств перед индукционными?

Независимо от того, что электронные счетчики дороже индукционных, они все равно имеют массу преимуществ, которые делают их широкое использование обоснованным.

    • Электронные счетчики имеют высокий класс точности, обычно от 0,5 до 2,0, причем он сохраняется в сложных условиях или низких, или быстропеременных нагрузок.
    • Электронные счетчики способны на многотарифный учет электрической энергии, что позволяет потребителям экономить немалые средства.
    • Кроме количества потребленной энергии электронные счетчики могут контролировать и ее качество, что позволяет иметь контроль над выполнением договорных обязательств со стороны энергоснабжающей компании.
    • Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.
    • Собранные электронным счетчиком данные сохраняются во внутренней энергонезависимой памяти прибора. К этим данным есть доступ через удобный цифровой интерфейс.
    • Использование электронных счетчиков позволяет намного эффективнее бороться со случаями хищения электроэнергии. Любая попытка несанкционированного доступа таким счетчиком фиксируется.
    • Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.
    • Электронные счетчики обычно имеют меньшие габариты, чем индукционные, что позволяет их монтировать в стандартных электрощитах наряду с другим модульным электрооборудованием.
    • Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет.

Одним из главных недостатков электронных счетчиков является их низкая устойчивость к грозовым импульсным разрядам, от которых они часто выходят из строя. Доля индукционных счетчиков еще достаточно высока и они не собираются сдавать свои позиции, так как их надежность проверена более чем столетним опытом их эксплуатации. Правда

Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?

Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.

Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.

В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза.

В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов.

Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.

Производители бытовой техники специально разрабатывают и выпускают такие мощные потребители электрической энергии как стиральные и посудомоечные машины, электрические бойлеры с функцией запуска по таймеру или с отложенным стартом именно для того, чтобы их работа была запланирована на ночные часы, когда тариф минимален.

Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.

При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования

Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

    • Счетчики бывают одно и трехфазные, а это должно соответствовать типу электроснабжения. Однофазные счетчики не могут учитывать электроэнергию в трехфазных сетях, а трехфазные могут в однофазных, но их применение в таких сетях экономически невыгодно.
    • Номинальное электрическое напряжение и частота. Обычно это для однофазных сетей 220 В, а для трехфазных 380 В. Частота переменного тока в наших электрических сетях принята 50 Гц. Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.
    • Номинальный и максимальный ток нагрузки, при котором может функционировать электросчетчик. Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. Кроме этого счетчики могут длительное время работать и с токами, которые превышают на 200% номинальный ток.
    • Класс точности характеризует наибольшую его допустимую погрешность, выраженную в процентах. Для бытовых счетчиков вполне допустимо иметь класс точности равный 2,0.
    • Количество тарифов указывает на то, по скольким тарифам может работать счетчик.
    • Возможность счетчика работать в автоматизированной системе коммерческого учета электроэнергии (АСКУЭ) позволяет снимать показания удаленно, а также правильно тарифицировать потребленную энергию. Все современные многоквартирные дома оснащаются такими системами. В случае, если АСКУЭ в доме нет, то есть счетчики с автоматическим внутренним тарификатором.
    • Диапазон рабочих температур. Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии. Поэтому чем шире температурный диапазон, тем лучше.
    • Габаритные размеры могут иметь значение, когда счетчик будет устанавливаться в специальный бокс.
    • Межповерочный интервал и срок службы. Для однофазных электронных счетчиков достаточно поверки 1 раз в 16 лет, а срок службы их не менее 30 лет.

Читайте также:  Виды сетевых проводных электрошуруповертов

Рассмотрим непосредственно схему подключения

Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами. Из них два провода – это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника. Подключение производится при помощи специальных винтовых клемм, расположенных на клеммной колодке, закрытой крышкой, которая пломбируется службами Энергонадзора.

Клеммы имеют нумерацию от 1 до 4.

    1. Клемма №1 предназначена для подключения фазного проводника сети.
    2. Клемма№2 предназначена для подключения фазного проводника, ведущего к потребителям электроэнергии, то есть в квартиру или дом.
    3. Клемма №3 предназначена для подключения нулевого провода сети.
    4. Клемма №4 предназначена для нулевого провода, ведущего к потребителям энергии.

Фазные проводники принято обозначать буквой L и цветами красным или коричневым, а нулевой рабочий обозначают буквой N и синим цветом.

Помимо них в современных электропроводках еще есть проводник, обозначаемый PE и желто зеленым цветом. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору.

Он должен неразрывно доходить до каждой розетки к ее заземляющему контакту.

Разберёмся в тонкостях установки

Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск.

Подготовительные работы перед установкой

Вначале определяется место, где будет монтироваться электросчетчик.

В многоквартирных домах в подъездах есть специальные силовые шкафы, где есть для счетчиков штатные места, а владельцам загородных домов или дачных участков следует позаботиться о приобретении специального бокса, специально предназначенного для установки электросчетчиков. Такие боксы имеют прозрачные дверцы или окошки, позволяющие без труда снимать показания, а также места для установки модульного электрооборудования.

Модульное электрооборудование – это широкий класс устройств, выполняющих защитную функцию, функцию коммутации, распределения электрической энергии, а также устройства контроля и учета.

Модульные приборы устанавливают на специальную стандартную DIN-рейку шириной в 35 мм. Шириной одного модуля принята величина в 17,5 мм, расстояние между рейками по вертикали – не менее 125 мм.

Производители современных электрощитов указывают их емкость именно в количестве модулей.

Современные однофазные электросчетчики также являются модульным оборудованием, имеющим ширину от 4 и выше стандартных DIN-модулей. Если в выбранном электрощите нет DIN-рейки, то ее можно смонтировать или закрепить счетчик за другие монтажные отверстия. В боксах, имеющих прозрачные окошки, счетчик монтируется так, чтобы можно было удобно считывать с него показания.

Монтаж модульного оборудования

Перед электросчетчиком обычно ставится вводной автомат, который, во-первых, позволяет производить любые работы со счетчиком при отключенной энергии, а во-вторых, защищает от токов короткого замыкания и длительных перегрузок. Номинал автомата выбирается в соответствии с планируемой нагрузкой. В однофазных сетях применяются двухполюсные автоматы, размыкающие и фазный, и нулевой проводник.

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. Это устройства защитного отключения, автоматические выключатели и при необходимости — клеммники, которые будут распределять фазу, ноль и защитный ноль по группам потребителей.

После монтажа на DIN-рейку производится коммутация всего оборудования при помощи провода соответствующего нагрузке диаметра. Лучше всего это делать специальным медным одножильным проводом марки ПВ-1.

При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт. Это достигается применением одножильного монтажного провода, а в случае с многожильным, его концы либо залуживаются, либо на них одевается, а затем обжимается специальный наконечник.

Алюминиевые провода имеют свойство «плыть» в контактах клемм, поэтому после установки счетчика ориентировочно через полгода следует произвести подтяжку клеммных винтов. Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным.

Подключение питающей сети

После коммутации всех соединений в электрощитке, еще раз проверяется правильность монтажа и затяжка винтов клемм. Далее, при выключенном вводном автомате, всех автоматов защиты и УЗО производится подключение к питающей сети.

Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети.

Фаза должна подаваться на клемму №1 электросчетчика, а ноль на клемму №3.

При подключении от воздушной линии используется специальный самонесущий провод СИП, у которого по центральной алюминиевой жиле передается фаза, о ноль передается по стальной оплетке в виде экрана. Подключение делается только цельными отрезками проводов без всяких соединений.

После проверки всех соединений можно подавать электроэнергию потребителям и проверить правильную работу счетчика.

Подготовка

Первым делом надо установить бокс, шкаф, где монтируется электрический счетчик, автоматика, шины. Большинство аппаратов модульные, то есть защелкиваются на монтажную планку — DIN рейку. В щитке с этими элементами крепления можно удобно и компактно разместить защитное отключение, ограничители, индикаторы. Модули просто вставляются в планку в ряд и защелкиваются, так же отщелкиваются. Бокс имеет специальные места для переходных клемм и шин.

В старых щитках счетчики крепят на болты или оборудуют ту же дин-рейку (приваривают, крепят саморезами). Можно докупить и универсальный крепеж, некоторые модели сразу с ними в комплекте.

дин-рейка

Боксы обычно из огнеупорной пластмассы, могут быть и из металла — тогда потребуется заземление корпуса. Есть модификации под разные климатические условия для наружной установки, навесные, встраиваемые. Пример распространенного стандартного изделия — навесной, на 24 позиции, с двумя дин-рейками.

Схема подключения однотарифного счетчика ничем не отличается от таковой для многотарифных моделей.

схема подключения

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчикСхема подключение электросчетчика пошаговая фото инструкция

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчикаСхема подключение электросчетчика пошаговая фото инструкция

Правила установки счетчиков

Все правила, по которым происходит подключение однофазного счетчика, прописаны в ПУЭ (правила устройства электроустановок). Изучать нормативные документы непросто — нужны навыки перевода с чиновничьего наречия на нормальный язык. В общем, правила такие:

  • Класс точности электросчетчика не должен быть ниже 2,0 (раньше допускался 2,5). Последняя дата поверки или дата выпуска — не старше 2-х лет.
  • Выдержка из ПУЭ 1.5.30: «В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата».
  • ПУЭ 1.5.31: «Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны».
  • При установке на улице щиток (бокс) должен надежно защищать от пыли и влаги.
    Щит может быть и таким - с защитной крышкой. Пломбу поставят на первой крышке и у вас будет возможность отключать/включать питание

    Щит может быть и таким — с защитной крышкой. Пломбу поставят на первой крышке и у вас будет возможность отключать/включать питание

  • При установке щита на горючее основание (деревянная стена, деревянный столб и т.д.) под заднюю стенку укладывается негорючая подложка. Материал — любой, вот только стоит принимать во внимание условия эксплуатации. На улице можно использовать металл, асбестовый лист. В доме это может быть штукатурка толщиной не менее 3 см. Так что установка на деревянную оштукатуренную стену горючим основанием не считается. Также не считается горючим кафель.
  • Высота установки бокса — от  1 м до 1,7 м.
  • Подключение производится одножильным проводом (сечение и марка указаны в проекте, так что проблемы быть не должно).

Современные модели электрических счетчиков выпускаются под установку на DIN-рейку. Для этого на задней стенке корпуса счетчика имеется выемка, которая по форме подходит к рейке. Также есть две клипсы-зажима, которые перед установкой сдвигаются вниз (можно поддеть с лицевой части отверткой и потянуть вниз). Ставим счетчик в шкаф, навешиваем на дин-рейку, возвращаем зажимы на место — давим вверх до щелчка. Все, прибор учета установлен, осталось подключить провода.

Разберёмся в тонкостях установки

Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск.

Подготовительные работы перед установкой

Вначале определяется место, где будет монтироваться электросчетчик. В многоквартирных домах в подъездах есть специальные силовые шкафы, где есть для счетчиков штатные места, а владельцам загородных домов или дачных участков следует позаботиться о приобретении специального бокса, специально предназначенного для установки электросчетчиков. Такие боксы имеют прозрачные дверцы или окошки, позволяющие без труда снимать показания, а также места для установки модульного электрооборудования.

Модульное электрооборудование – это широкий класс устройств, выполняющих защитную функцию, функцию коммутации, распределения электрической энергии, а также устройства контроля и учета. Модульные приборы устанавливают на специальную стандартную DIN-рейку шириной в 35 мм. Шириной одного модуля принята величина в 17,5 мм, расстояние между рейками по вертикали – не менее 125 мм. Производители современных электрощитов указывают их емкость именно в количестве модулей.

Современные однофазные электросчетчики также являются модульным оборудованием, имеющим ширину от 4 и выше стандартных DIN-модулей. Если в выбранном электрощите нет DIN-рейки, то ее можно смонтировать или закрепить счетчик за другие монтажные отверстия. В боксах, имеющих прозрачные окошки, счетчик монтируется так, чтобы можно было удобно считывать с него показания.

Монтаж модульного оборудования

Установка счётчика в щитке
Перед электросчетчиком обычно ставится вводной автомат, который, во-первых, позволяет производить любые работы со счетчиком при отключенной энергии, а во-вторых, защищает от токов короткого замыкания и длительных перегрузок. Номинал автомата выбирается в соответствии с планируемой нагрузкой. В однофазных сетях применяются двухполюсные автоматы, размыкающие и фазный, и нулевой проводник.

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. Это устройства защитного отключения, автоматические выключатели и при необходимости — клеммники, которые будут распределять фазу, ноль и защитный ноль по группам потребителей.

После монтажа на DIN-рейку производится коммутация всего оборудования при помощи провода соответствующего нагрузке диаметра. Лучше всего это делать специальным медным одножильным проводом марки ПВ-1.

При затяжке клемм электросчетчика и другого оборудования следует обеспечить нормальный контакт. Это достигается применением одножильного монтажного провода, а в случае с многожильным, его концы либо залуживаются, либо на них одевается, а затем обжимается специальный наконечник.

Алюминиевые провода имеют свойство «плыть» в контактах клемм, поэтому после установки счетчика ориентировочно через полгода следует произвести подтяжку клеммных винтов. Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным.

Подключение питающей сети

После коммутации всех соединений в электрощитке, еще раз проверяется правильность монтажа и затяжка винтов клемм. Далее, при выключенном вводном автомате, всех автоматов защиты и УЗО производится подключение к питающей сети. Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети. Фаза должна подаваться на клемму №1 электросчетчика, а ноль на клемму №3.

При подключении от воздушной линии используется специальный самонесущий провод СИП, у которого по центральной алюминиевой жиле передается фаза, о ноль передается по стальной оплетке в виде экрана. Подключение делается только цельными отрезками проводов без всяких соединений.

После проверки всех соединений можно подавать электроэнергию потребителям и проверить правильную работу счетчика.

Разграничение ответственности за электроприборы

Разводка электросети по объекту защищена отдельными выключателями, которые регулируют максимально допустимую силу тока для участков цепи. Оплату их приобретения и подключения производит собственник помещения.

Электросчетчик и вводной автомат могут быть физически расположены не только в зоне ответственности потребителя. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.

Электрощит на внешней стене дома
Электрощит на внешней стене дома
По современным требованиям щиток с электросчетчиком должен быть установлен снаружи дачи или коттеджа. Поэтому сейчас выпускают модели, которые работают при низких температурах

В его обязанности входит также предоставление доступа сотрудникам энергослужб и управляющей компании к счетчику для снятия показаний, его пломбировке или проверке. Также специалисты вправе установить магнитные пломбы. Если пользователь помещения без уважительной причины отказывает в допуске на территорию, то поставщик электроэнергии может перевести его на общий тариф.

Если же приборы расположены в муниципальной (неприватизированной) собственности, общедомовой территории (подъездах) или за пределами частного участка, то все расходы несет либо снабжающая организация, либо они являются общими. В этом случае организацию работ и оплату производит управляющая компания, ТСЖ, ГСК или садоводческое товарищество.

Более подробно о правовых тонкостях замены и установки приборов учета электроэнергии мы рассказали в этом материале.

Порядок подключения старого счетчика

К счетным устройствам устаревшего типа относятся однофазные модели, считающие электричество по общему тарифу. Их устанавливают в квартиру или частный дом.

Выбор схемы

Последовательность подключения однофазного счетчика электроэнергии указана в паспорте, инструкции или формуляре от изготовителя. Найти схему можно в руководстве по эксплуатации или на задней части клеммной крышки.

Этапы работы



Правильность действий зависит от понимания схемы. По центру находится однополюсный прибор, к которому слева подведен силовой провод (ноль и фаза). Справа находятся кабели вывода на нагрузки. Через них ток протекает к системе освещения, розеткам, электроприборам.

Клеммы подсоединяются к проводам так:

  • клемма № 1 – белый/коричневый/черный фазный кабель ввода;
  • клемма № 2 – белый/черный/коричневый вводный фазный провод, от которого запитывается квартира;
  • клемма № 3 – нейтральный голубой/сине-голубой проводник кабеля ввода;
  • клемма № 4 – голубой/сине-голубой нулевой кабель вывода нагрузки.

Для подключения к аппаратуре обслуживания применяются дополнительные клеммы.

Закупка комплектующих

Чтобы выполнить подключение однофазного счетчика, его следует установить в закрывающийся электрощит вместе с другими элементами схемы. Готовый шкаф, оборудованный DIN-рейками для монтажа защитных устройств, лучше приобрести в магазине, подобрав подходящий размер.

Ящики для электрооборудования

Шкафчик для помещения (слева) и улицы (справа)

Совет. Габариты щитка зависят от количества присоединяемых линий (освещение, розетки) и автоматических выключателей. Всегда берите ящик с запасом места для установки 2—3 дополнительных автоматов.

Случается, что электросчетчик необходимо установить снаружи на стене дома. Это удобно, в первую очередь, для вас: контролеров из управляющей компании не придется пускать в жилище, а иногда – и во двор (если показания прибора видны из-за забора). Тогда покупайте 2 шкафа – уличный, где должен стоять прибор учета и вводной автомат, и внутренний с остальными элементами безопасности.

Чтобы собрать схему подключения 1-фазного счетчика для дома с общей потребляемой мощностью до 5 кВт, вам понадобятся такие комплектующие:

  • сам электросчетчик;
  • двухполюсный вводной автомат, рассчитанный на ток 25 ампер;
  • УЗО, оно же — устройство защитного отключения, срабатывающее при токе утечки 300 мА;
  • шина синего цвета для разводки нулевой линии;
  • то же, только желтого цвета для присоединения проводов заземления;
  • однополюсные автоматические выключатели номиналом 20 А для розеточной сети и 10 А – на освещение.

Автоматические выключатели для защиты проводки

Справка. Здесь перечислены детали для прямого включения счетчика, применяющегося в квартирах и загородных домах. На промышленных объектах узлы учета присоединяются через специальные трансформаторы, защищающие прибор от высокой нагрузки.

Для разводки внутри щитка используйте провод ПВ-1 с одинарной медной жилой сечением 4 мм², а для подведения заземления – 6 мм². Чтобы сделать надежное соединение проводников с винтовыми контактами электросчетчика, автоматов и УЗО, купите специальные обжимные наконечники.

Разводка внутри электрощита

Схема подключения узла учета электроэнергии

Как установить электросчетчик в квартире

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Схема подключения однофазного счетчика электроэнергии

Следующим этапом, идет установка счетчика электроэнергии. На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Схема подключения однофазного счетчика электроэнергии

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Схема подключения однофазного счетчика электроэнергии

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Правила установки электросчетчика

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель.

    В схеме подключения счетчика, он выполняет следующие функции:

  • защита электросчетчика от короткого замыкания;
  • от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик;
  • возможность выполнить работы по замене, обслуживанию счетчика.

Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя). В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит.

Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Как установить двухтарифный счетчик

Когда наступают холода, мы стараемся обогреть наше жильё с помощью котлов, кондиционеров и прочих электрических приборов. Потому, нам приходится оплачивать кругленькую сумму за электроэнергию. Но никто не знает, что тариф оплаты за электроэнергию в ночное время намного меньше, чем тариф в дневное время.

Положительность использования таких счетчиков состоит в том, что они более точные, учитывают все погрешности, нежели показания механического.

    Сам процесс установки двухтарифного счетчика проходит, примерно, в 7 этапов:

  1. Необходимо написать заявление в ближайшем отделе облэнерго. Для этого подготовьте следующие документы: справка из газконторы, паспорт котла, проект электроснабжения котла и ТУ. Вы получаете письмо-ответ на свое заявление втечении некоторого времени, а может и на протяжении нескольких дней.
  2. Приобретение многотарифного счетчика. Покупаете счетчик в магазине, вы так же можете его там же и запрограммировать. В этом же месте вам должны выписать протокол параметризации счетчика. С данным протоколом вы отправляетесь в РЭС. Сдесь вас попросят написать новое заявление, в котором вы просите произвести проверку параметризации счетчика. Этот орган отправляют электронную заявку в облэнерго на проверку параметризации.
  3. Вы везете свой новый счетчик в облэнерго. Там, примерно, пол дня и проводят проверку параметризации счетчика.
  4. Едите обратно в РЭС, находите абонентский отдел и пишете там заявление на замену счетчика. После чего, вам назначают человека, который и будет заниматься распломбировкой и новой опломбировкой вашего счетчика.
  5. После всей этой процедуры вам необходимо написать заявление о перезаключении договора с РЭС о снабжении электроэнергии по новым тарифам.
  6. После этого вы забираете новый счетчик.
  7. И главное, не забудьте забрать свой новый договор в РЭС.

Источники

  • https://orenburgelectro.ru/provodka/podklyuchenie-elektroschetchika-odnofaznogo-sovety-elektrika.html
  • https://elektrika-svoimi-rykami.com/schetchiki-e-lektroe-nergii/podklyuchenie-e-lektroschetchika-podrobnaya-instruktsiya
  • https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-odnofaznogo-schetchika
  • https://instanko.ru/elektrichestvo/podklyuchenie-odnofaznogo-schetchika-elektroenergii.html
  • https://tokarmaster.ru/sovety/shema-podklyucheniya-odnofaznogo-schetchika-elektroenergii.html
  • https://ProFazu.ru/elektrooborudovanie/schetchiki/kak-podklyuchit-elektroschetchik.html
  • https://kak-sdelano.ru/elektrica/sxema-podklyuchenie-elektroschetchika-poshagovaya-foto-instrukcziya
  • https://elektroznatok.ru/oborudovanie/podklyuchenie-odnofaznogo-elektroschetchika
  • https://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/odnofaznye/shema-podklyucheniya-1.html
  • https://sovet-ingenera.com/elektrika/schetchiki/podklyuchenie-odnofaznogo-elektroschetchika-i-avtomatov.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-podklyuchit-odnofaznyj-schetchik-elektroenergii-sxema/
  • https://qustu.com/kak-samomu-podklyuchit-odnofaznyj-elektroschetchik/
  • https://remont-kak.ru/renovation/electrical/shema-podklyucheniya-odnofaznogo-schetchika-elektroenergii

[свернуть]
