Номиналы автоматических выключателей: ток отключения и виды расцепителей

Где и как применяются автоматические выключатели

Автоматические выключатели предназначены для защиты электрических сетей от перегрузок и токов короткого замыкания. За счет надежности и простоты подключения они получили широкое распространение в бытовых электросетях.

Автоматы для защиты электросети
Автоматы для защиты электросети
Автоматы для защиты электросети

Автоматы присутствуют практически в каждом квартирном электрощите. Не реже они встречаются в щитах защиты промышленного оборудования, электрических двигателей и различных передвижных установках.

Номинальный ток автомата

У разных электроприборов потребляемая мощность способна отличаться в тысячи раз. Соответственно неодинаков и рабочий ток. К примеру, обычная квартира в жилом доме потребляет до 16-32 А. Поэтому автомат защиты квартирной сети подбирается на аналогичный номинал. Мощные промышленные печи способны потреблять от энергосистемы сотни ампер. Соответственно автомат для них требуется на больший номинал.

Номиналы автоматических выключателей
Номиналы автоматических выключателей
Номиналы автоматических выключателей

Принцип работы защитного автомата

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

  • Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
  • Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

Автоматические выключатели разных производителей

Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.

Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.

Маркировка автомата

Согласно ПУЭ каждый аппарат защиты должен иметь надпись, указывающую значение номинального тока. Чтобы узнать номинал автомата, достаточно посмотреть на его корпус. На данных устройствах защиты используется стандартная маркировка, состоящая из одной буквы (B, C или D) и числа.

Буква указывает на временную характеристику. Ее еще называют временем срабатывания. Об этом параметре речь пойдет ниже. Число обозначает номинальный ток прибора. Например:

  • C25 — временная характеристика C, номинальный ток 25 А;
  • B32 — характеристика B, 32 А.

Расшифровка маркировки автомата ABB
Расшифровка маркировки автомата ABB

В быту обычно применяют выключатели с временными характеристиками B и C. В промышленности встречаются защитные устройства из ряда L, Z и K.

Дополнительная информация. В маркировке скрыта и другая информация об устройстве. Например, номер серии, номинальное рабочее напряжение, отключающая способность и количество полюсов.

Предельная коммутационная способность

автоматические выключатели характеристики
Это максимальное значение сверхтока, которое выдержит автомат, не теряя работоспособности. Наиболее распространенные выключатели имеют величину 4500, 6000 и 10000 А.

Сверхток возникает, когда в цепи происходит короткое замыкание. Он протекает между фазой и нулем при оборванной изоляции, минуя потребителя. Сила тока зависит от сопротивления проводки, поэтому необходимо учитывать материал, из которого она выполнена. Для домов со старой алюминиевой проводкой лучше использовать автоматы с пределом 4500 А. Для медной проводки используются автоматы с пределом 6000 А.

Ток электромагнитного расцепителя автомата

Ток, протекающий через электромагнитный расцепитель автоматического выключателя приводит к выключению автомата при быстром и значительном превышении над номинальным током автоматического выключателя, что обычно происходит при коротком замыкании в защищаемой проводке. Короткому замыканию соответствует очень быстро нарастающий высокий ток, что и учитывает устройство электромагнитного расцепителя, позволяющего практически мнгновенно воздействовать на механизм расцепления автоматического выключателя при быстром возрастании тока, протекающего по катушке соленоида расцепителя. Скорость срабатывания электромагнитного расцепителя составляет менее 0,05 секунд.

Основные параметры при выборе автоматов

Главными факторами, влияющими на выбор параметров автоматического выключателя, являются номинальный ток и время-токовая характеристика.

Номинальная отключающая способность при коротком замыкании (Icu или Icn)

Отключающая способность низковольтного автоматического выключателя связана с коэффициентом мощности (cos φ) поврежденного участка цепи. В ряде стандартов приводятся типовые значения такого соотношения.

Отключающая способность автоматического выключателя – максимальный (ожидаемый) ток, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии. Упоминаемая в стандартах величина тока представляет собой действующее значение периодической составляющей тока замыкания, т.е. при расчете этой стандартной величины предполагается, что апериодическая составляющая тока в переходном процессе (которая всегда присутствует в наихудшем возможном случае короткого замыкания) равна нулю. Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.

Icu (номинальная предельная отключающая способность) и Ics (номинальная эксплуатационная отключающая способность) определены в стандарте МЭК 60947-2 вместе с соотношением Ics и Icu для различных категорий использования A (мгновенное отключение) и B (отключение с выдержкой времени), рассмотренных в подразделе Другие характеристики автоматического выключателя.

Проверки для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами и включают в себя:

  • коммутационные циклы, состоящие из последовательности операций, т.е. включения и отключения при коротком замыкании;
  • фазовый сдвиг между током и напряжением. Когда ток в цепи находится в фазе с напряжением питания (cos φ = 1), отключение тока осуществить легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ,при этом отключение тока в цепи с нулевым коэффициентом мощности является самым трудным случаем.

Читайте также:  Бытовой кондиционер по току

На практике все токи короткого замыкания в системах электроснабжения возникают обычно при отстающих коэффициентах мощности, и стандарты основаны на значениях, которые обычно считаются типовыми для большинства силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генераторами или большими трансформаторами.

В таблице, приведенной на рис. H34 и взятой из стандарта МЭК 60947-2, указано соотношение между стандартными величинами cos φ для промышленных автоматических выключателей и их предельной отключающей способностью Icu.

  • после проведения цикла «отключение – выдержка времени — включение/ отключение» для проверки предельной отключающей способности (Icu) автоматического выключателя выполняются дополнительные испытания, имеющие целью убедиться в том, что в результате проведения этого испытания не ухудшились:

— электрическая прочность изоляции;
— разъединяющая способность;
— правильное срабатывание защиты от перегрузки.

[1] Величины уставок, которые относятся к термомагнитным (комбинированным) расцепителям для защиты от перегрузки и короткого замыкания.zh:断路器的基本特性

Источник

Временная характеристика автоматических выключателей

В автоматических выключателях используется 2 вида расцепителей:

  1. Электромагнитный. Обладает мгновенным срабатыванием. При превышении тока электромагнитного расцепителя устройство защиты отключается без каких-либо временных задержек. Этот узел приводит к срабатыванию автомата при КЗ.
  2. Тепловой расцепитель. Срабатывает через некоторое время. Применяется для защиты от перегрузок. Причем, чем сильнее превышена допустимая мощность потребителя, тем быстрее сработает защита.

Устройство автоматических выключателей
Устройство автоматических выключателей

В некоторых автоматах применяется 1 расцепитель, в других оба. Различные комбинации этих узлов наделяют выключатель одной из вышеописанных характеристик B, C или D.

Ниже приведена таблица с временными характеристиками автоматов, их током отключения и сферой применения. In — номинальный ток, который указан на корпусе после буквы (16, 25, 32).

Временная характеристикаПри каком токе произойдет отключениеГде применяются автоматы с данными характеристиками
B 3-5 In Сети освещения и линии с большой длиной
C 5-10 In Розетки и потребители с малыми пусковыми токами
D 10-20 In Потребители с большими пусковыми токами (двигатели, трансформаторы)
L, Z, K свыше 8-12 In Промышленность, редко

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи
1,5 кв. мм 19 А 4,1 кВт 10 А 16 А освещение и сигнализация
2,5 кв. мм 27 А 5,9 кВт 16 А 25 А розеточные группы и электрический теплый пол
4 кв.мм 38 А 8,3 кВт 25 А 32 А кондиционеры и водонагреватели
6 кв.мм 46 А 10,1 кВт 32 А 40 А электрические плиты и духовые шкафы
10 кв. мм 70 А 15,4 кВт 50 А 63 А вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

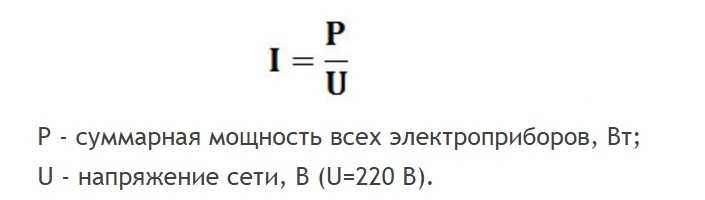

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Подбор автомата по мощности (таблица)

Сразу же оговоримся, что способов несколько. Самый простой — расчёт автомата по мощности с помощью одного из онлайн-калькуляторов. Но какой бы вы не выбрали, в первую очередь необходимо определить суммарную нагрузку в сети. Как рассчитать этот показатель? Для этого придется разобраться со всеми бытовыми приборами, которые устанавливаются на участок питающей сети.

Удобнее рассчитывать автомат по мощности, а не производить выбор автомата по току. Чтобы не быть голословным, приведем пример такой сети, в которую обычно подключается большое количество бытовой техники. Это кухня.

    Итак, на кухне обычно располагается:

  • Холодильник с потребляемой мощностью 500 Вт.
  • Микроволновая печь – 1 кВт.
  • Электрический чайник – 1,5 кВт.
  • Вытяжка – 100 Вт.

Это практически стандартный набор, который может быть чуть больше, или чуть меньше. Складывая все эти показатели, получаем суммарную мощность участка, которая равна 3,1 кВт. А вот теперь способы определения нагрузки и сам выбор автомата.

Для увеличения безопасности, электропроводку в квартире нужно делить на несколько линий. Это отдельные автоматы для освещения, розеток кухни, остальных розеток. Бытовые приборы большой мощности с повышенной опасностью (электроводонагреватели, стиральные машины, электрические плиты), нужно включать через УЗО.

УЗО вовремя среагирует на утечку тока и отключит нагрузку. Для правильного выбора автомата важно учесть три основных параметра; — номинальный ток, коммутационную способность отключения тока короткого замыкания и класс автоматов.

Расчетный номинальный ток автомата — это максимальный ток, который рассчитан на длительную работу автомата. При токе выше номинального, происходит отключение контактов автомата. Класс автоматов означает кратковременную величину пускового тока, когда автомат еще не срабатывает.

Пусковой ток многократно превосходит номинальное значение тока. Все классы автоматов имеют разные превышения пускового тока.

    Всего имеется 3 класса для автоматов различных марок:

  1. класс В, где пусковой ток может быть больше номинального от 3 до 5 раз;
  2. класс С имеет превышение тока номинала в 5 — 10 крат;
  3. класс D с возможным превышением тока номинального значения от 10 до 50 раз.

В домах, квартирах используют класс С. Коммутационная способность определяет величину тока короткого замыкания при мгновенном отключении автомата. У нас используются автоматы с коммутационной способностью 4500 ампер, зарубежные автоматы имеет ток к. з. 6000 ампер. Можно использовать оба типа автоматов, российские и зарубежные.

Табличный способ

Как подобрать автомат по мощности таблица. Это самый простой вариант для правильного выбора автоматического выключателя. Для этого вам потребуется таблица, в которой по суммарному показателю можно подобрать автомат (одно- или трехфазный).

Подбор автомата по мощности:

Вид подключения  ОднофазноеОднофазное вводныйТрехфазное треугольникомТрехфазное звездой
Полюсность автомата Однополюсный автомат Двухполюсный автомат Трехполюсный автомат Четырехполюсный автомат
Напряжение питания 220 Вольт 220 Вольт 380 Вольт 220 Вольт
Автомат 1А 0.2 кВт 0.2 кВт 1.1 кВт 0.7 кВт
Автомат 2А 0.4 кВт 0.4 кВт 2.3 кВт 1.3 кВт
Автомат 3А 0.7 кВт 0.7 кВт 3.4 кВт 2.0 кВт
Автомат 6А 1.3 кВт 1.3 кВт 6.8 кВт 4.0 кВт
Автомат 10А 2.2 кВт 2.2 кВт 11.4 кВт 6.6 кВт
Автомат 16А 3.5 кВт 3.5 кВт 18.2 кВт 10.6 кВт
Автомат 20А 4.4 кВт 4.4 кВт 22.8 кВт 13.2 кВт
Автомат 25А 5.5 кВт 5.5 кВт 28.5 кВт 16.5 кВт
Автомат 32А 7.0 кВт 7.0 кВт 36.5 кВт 21.1 кВт
Автомат 40А 8.8 кВт 8.8 кВт 45.6 кВт 26.4 кВт
Автомат 50А 11 кВт 11 кВт 57 кВт 33 кВт
Автомат 63А 13.9 кВт 13.9 кВт 71.8 кВт 41.6 кВт

Здесь все достаточно просто. Самое важное, необходимо понимать, что расчетная суммарная мощность может оказаться не той, что в таблице. Поэтому придется расчетный показатель увеличивать до табличного.

По нашему примеру видно, что потребляемая мощность участка равна 3,1 квт. Такого показателя в таблице нет, поэтому берем ближайший больший. А это 3,5 кВт, которому соответствует автомат на 16 ампер.

Как видим из таблицы, расчет автомата по мощности 380 отличается от расчет автомата по мощности 220.

Графический способ

Графический метод выбора автомата по мощности
Это практически то же самое, что и табличный. Только вместо таблицы здесь используется график. Они также находятся в свободном доступе в интернете. Для примера приводим один из таковых.

На графике по горизонтали расположены автоматические выключатели с показателем токовой нагрузки, по вертикали потребляемая мощность участка сети.

Чтобы определить мощность выключателя, необходимо сначала на вертикальной оси найти полученную расчетным путем потребляемую мощность, после чего от него провести горизонтальную линию до зеленого столбика, определяющего номинальный ток автомата.

Вы можете самостоятельно проделать это с нашим примером, который показывает, что наш расчет и подбор был сделан правильно. То есть, такой мощности соответствует автомат с нагрузкой 16А.

Нюансы выбора

Сегодня необходимо учитывать тот факт, что количество удобной бытовой техники расчет, и каждый человек старается обзавестись новыми приборами, тем самым облегчая свой быт.

А это значит, что, увеличивая количество техники, мы увеличиваем и нагрузку на сеть. Поэтому специалисты рекомендуют при проведении расчета мощности автомата использовать повышающий коэффициент.

Вернемся к нашему примеру. Представьте себе, что хозяин квартиры приобрел кофе-машину на 1,5 кВт. Соответственно суммарный мощностной показатель будет равен 4,6 кВт. Конечно, это больше мощности выбранного нами автоматического выключателя (16А). И если одновременно все аппараты будут включены (плюс и кофе-машина), то автомат тут же сбросит и разъединит цепь.

Можно пересчитать все показатели, купить новый автомат и сделать переустановку. В принципе, это все несложно. Но оптимально будет, если заранее предвидеть эту ситуацию, тем более она стандартная в наши дни.

Точно предвидеть, какая бытовая техника дополнительно может быть установлена, сложно. Поэтому самый простой вариант – увеличить суммарный расчетный показатель на 50%. То есть, использовать повышающий коэффициент 1,5. Опять возвращаемся к нашему примеру, где будет вот такой конечный результат:

3,1х1,5=4,65 кВт. Возвращаемся к одному из способов определения токовой нагрузки, в котором будет показано, что для такого показателя потребуется автомат 25 ампер.

Для некоторых случаев можно использовать понижающий коэффициент. К примеру, недостаточное количество розеток, чтобы одновременно работали сразу все приборы. Это может быть одна розетка для электрочайника и кофе-машины. То есть, одновременно эти два прибора включить нет возможности.

Когда дело касается повышения токовой нагрузки на сетевом участке, необходимо менять не только автомат, но и проверить, выдержит ли нагрузку электропроводка, для чего рассматривается сечение уложенных проводов. Если сечение не соответствует нормам, то проводку лучше поменять.

Расчет автомата по сечению электропроводки

Чтобы выбрать автомат можно воспользоваться таблицей. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.

Мощность нагрузки в зависимости от номинального тока
автоматического выключателя и сечения кабеля

Сечение кабеля, кв.ммНоминальный ток автомата, АМощность 1-фазной нагрузки при 220В, кВтМощность 3-фазной нагрузки при 380В, кВт
Медь Алюминий
1 2.5 6 1.3 3.2
1.5 2.5 10 2.2 5.3
1.5 2.5 16 3.5 8.4
2.5 4 20 4.4 10.5
4 6 25 5.5 13.2
6 10 32 7 16.8
10 16 40 8.8 21.1
10 16 50 11 26.3
16 25 63 13.9 33.2

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:

Расчет автомата по сечению

    где:

  • S – сечение провода в мм²;
  • D – диаметр провода без изоляции в мм.

Метод расчета автоматического выключателя по сечению является более предпочтительным, так как он защищает схему электропроводки в помещении.

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей, которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае?

Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер.

Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет автомата по току Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле: I = P/U получаем расчетный ток автомата. P- суммарная мощность всех потребителей электричества U – напряжение сети Округляем расчетную величину полученного тока в большую сторону.

По каким токам производят расчет автоматов

Примеры использования автоматов

Если заглянуть в квартирный электрощит, там наиболее вероятно будут установлены автоматы C16 или C25. В старых домах предусмотрена отдельная линия питания мощной электроплиты на кухне. Для нее предусмотрен автомат на 25 А.

Автоматы C16 в щите
Автоматы C16 в щите

Классы (характеристики срабатывания) автоматических выключателей

автоматические выключатели характеристики
Классы или характеристики срабатывания определяются от разброса величины срабатывания. Самые используемые классы – B, C и  D

«B»

Используется в бытовых, осветительных и других сетях  с небольшим или нулевым пусковым превышением тока. Такие автоматы устанавливаются непосредственно у потребителя. Электромагнитный расцепитель в таких приборах срабатывает при превышении тока в 3 и более раз.

«C»

Рекомендуется устанавливать в сетях со смешанной нагрузкой с умеренными пусковыми токами. Также используются в бытовых сетях, но защищают группу потребителей. Самый популярный автомат у электриков. Отличаются большей перегрузочной способностью по сравнению с устройствами класса B. Минимальный ток срабатывания должен превышать номинал в 5 и более раз.

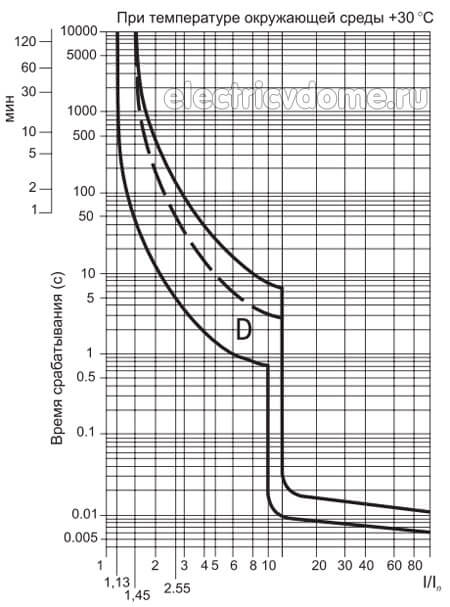

«D»

Устройства данного класса защищают электродвигатели, у которых пусковой ток значительно превышает номинальный. Отличаются большой перегрузочной способностью. Минимальный ток срабатывания равен десяти номинальным.

Выбор автомата по мощности (току) нагрузки

Хотя основное назначение автомата — это защита электропроводки, при определенных условиях целесообразно рассчитывать автомат по току нагрузки. Это возможно в тех случаях, когда отходящая от автомата линия предназначена для питания одного конкретного электроприбора. В бытовых сетях это может быть электроплита или кондиционер, какой-либо станок, электрокотел и т.д. Как правило, нам известен номинальный ток электроприбора, либо мы можем вычислить его, зная мощность нагрузки. Так как проводка выбирается с определенным запасом, то в данном случае номинал автомата обычно меньше того, который мы бы получили, рассчитывая по допустимому току провода. Поэтому при каких-либо замыканиях внутри электроприбора или его перегрузках наша защита сработает, защитив его от дальнейшего разрушения.

Разновидности модульных устройств защиты

Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.

Мини модели

Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.

Мини-автомат TPN-32
Мини-автомат TPN-32

Дополнительная информация. В дорогих моделях предусмотрен регулятор для корректировки тока срабатывания. Данная процедура проводится в электротехнических лабораториях. Автомат подключается к специальному стенду. Затем ток плавно повышается. Это необходимо, чтобы выяснить при каком значении тока отключается каждое конкретное устройство защиты. А далее, внести корректировки в электромагнитный расцепитель.

Воздушные (силовые или открытые) автоматы

Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.

Воздушный выключатель-разъединитель
Воздушный выключатель-разъединитель
Воздушный выключатель-разъединитель

Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.

Закрытые выключатели

Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.

Герметичный автомат
Герметичный автомат

Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.

Устройства защитного отключения

В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.

УЗО не предназначено для защиты кабелей от коротких замыканий. Вместо этого оно сравнивает токи, протекающие в фазном и нулевом проводах. Если разница превышает определенное значение, значит, где-то нарушена изоляция или человек коснулся фазного провода. В таком случае электропитание квартиры аварийно отключается.

Конструкция автомата защиты
Конструкция автомата защиты

Дифференциальный автоматический выключатель

Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.

Трехфазный дифавтомат
Трехфазный дифавтомат
Трехфазный дифавтомат

Расчет потребляемой мощности

В быту часто приходится сталкиваться с вычислением потребляемой мощности, например, для проверки допустимой нагрузки на проводку перед подключением ресурсоемкого электропотребителя (кондиционера, бойлера, электрической плиты и т.д.).

Также в таком расчете есть необходимость при выборе защитных автоматов для распределительного щита, через который выполняется подключение квартиры к электроснабжению.

В таких случаях расчет мощности по току и напряжению делать не обязательно, достаточно просуммировать потребляемую энергию всех приборов, которые могут быть включены одновременно.

    Не связываясь с расчетами, узнать эту величину для каждого устройства можно тремя способами:

  • обратившись к технической документации устройства;
  • посмотрев это значение на наклейке задней панели;
  • воспользовавшись таблицей, где указано среднее значение потребляемой мощности для бытовых приборов.

При расчетах следует учитывать, что пусковая мощность некоторых электроприборов может существенно отличаться от номинальной.

Для бытовых устройств этот параметр практически никогда не указывается в технической документации, поэтому необходимо обратиться к соответствующей таблице, где содержатся средние значения параметров стартовой мощности для различных приборов (желательно выбирать максимальную величину).

Таблица потребляемой мощности/силы тока бытовыми электроприборами

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 – 2500 9,0 – 11,4
Морозильники, холодильники 140 – 300 0,6 – 1,4
Мясорубка с электроприводом 1100 – 1200 5,0 – 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 630 – 1200 3,0 – 5,5
Соковыжималка 240 – 360 1,1 – 1,6
Тостер 640 – 1100 2,9 – 5,0
Миксер 250 – 400 1,1 – 1,8
Фен 400 – 1600 1,8 – 7,3
Утюг 900 –1700 4,1 – 7,7
Пылесос 680 – 1400 3,1 – 6,4
Вентилятор 250 – 400 1,0 – 1,8
Телевизор 125 – 180 0,6 – 0,8
Радиоаппаратура 70 – 100 0,3 – 0,5
Приборы освещения 20 – 100 0,1 – 0,4

Количество полюсов

Бытовым электроприборам для работы необходимо однофазное питание. Достаточно фазного и нулевого провода. Мощные промышленные потребители (станки, печи) работают от трехфазной электросети. Им необходимы 4 провода: 3 фазы и 1 нулевой.

По этой причине и автоматические выключатели производятся в различном форм-факторе. Модели на 1 полюс устанавливают для защиты отдельных однофазных линий. На 2 применяются в качестве вводного устройства защиты квартирных электрощитов. Трехполюсные используются как силовые выключатели в трехфазных сетях. А четырехполюсные — это те же автоматы на 3 полюса, но они имеют дополнительный (4-й) модуль для нулевого провода.

Четырехполюсный выключатель IEK
Четырехполюсный выключатель IEK

Дополнительная информация. Если под рукой нет двухполюсного автомата, допустимо собрать его из 2 однополюсных. Устройства должны обладать одинаковыми временными и нагрузочными характеристиками. Аналогичным способом собираются выключатели на 3 и 4 полюса.

Защита человека – превыше всего!

В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.

Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.

Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.

Уставка по току отключения при коротком замыкании (Im)

Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключателя в случае возникновения больших токов короткого замыкания. Порог их срабатывания Im:

  • для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
  • для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.

Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис. H31, H32 и H33).

— нижняя уставка: 2 — 5 In
— стандартная уставка: 5 — 10 In

1,5 Ir ≤ Im ≤ 10 Ir
Мгновенное срабатывание (I), время не регулируется:
I = 12 — 15 In

[2] 50 In в стандарте МЭК 60898, что по мнению большинства европейских изготовителей является нереально большим значением (M-G = 10-14 In).

[3] Для промышленного использования значения не регламентируются стандартами МЭК. Указанные выше значения соответствуют тем, которые обычно используются.

Рис. H31:Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей

Рис H32.jpg
Рис H32.jpg

Рис. H32:Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя

Рис H33.jpg
Рис H33.jpg

Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени)
Im: уставка по току отключения при коротком замыкании (магнитное реле или реле с малой выдержкой времени)
Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании
Icu: отключающая способность

Рис. H33:Кривая срабатывания электронного расцепителя автоматического выключателя

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Токовые характеристики автоматических выключателей

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

  • – B — от 3 до 5 ×In;
  • – C — от 5 до 10 ×In;
  • – D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Токовые характеристики автоматических выключателей

Токовые характеристики автоматических выключателей

Токовые характеристики автоматических выключателей

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Источники

  • https://220.guru/elektrooborudovanie/avtomaty-uzo/nominaly-avtomatov.html
  • https://stroycollege12.ru/nominaly-avtomatov/
  • https://elektrika.expert/vykljuchateli/avtomaticheskie-vykljuchateli-harakteristiki.html
  • https://elektrikdom.com/index/toki_avtomaticheskikh_vykljuchatelej/0-352
  • https://electricvdome.ru/avtomaticheskie-vikluchateli/nominaly-avtomaticheskih-vyklyuchatelej.html
  • https://oxotnadzor.ru/nominal-nyy-tok-teplovogo-rastsepitelya-oboznacheniye/
  • https://remont-kak.ru/renovation/electrical/podbor-avtomata-po-moschnosti
  • http://electromaster.pro/avtomaticheskie-vykljuchateli.php
  • https://MasterpoToku.ru/full/avtomaticeskie-vyklucateli-harakteristiki-srabatyvania-i-tokovremennoj-raboty-parametry-vybora-i-nominalnyj-tok-naprazenia-ili-rascepitela.html

[свернуть]
