Испытания средств индивидуальной защиты (СИЗ) и электроинструмента. Испытания средств индивидуальной защиты (СИЗ) и электроинструмента

Испытания средств индивидуальной защиты, испытание диэлектрических перчаток, бот, ковриков

Нужно ли испытывать новые диэлектрические перчатки, боты, галоши, инструмент???

Нас часто спрашивают зачем испытывать диэлектрические перчатки, ведь проще и дешевле купить новые. Но не все так просто. Есть правила, которые надо выполнять.

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ СО 153-34.03.603-2003

1.4.4. Электрозащитные средства, кроме изолирующих подставок, диэлектрических ковров, переносных заземлений, защитных ограждений, плакатов и знаков безопасности, а также предохранительные монтерские пояса и страховочные канаты, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

Стационарная высоковольтная электролаборатория нашей компании проводит испытания следующих средств защиты:

  • диэлектрические перчатки;
  • боты и галоши резиновые диэлектрические;
  • ручной изолирующий инструмент;
  • изолирующие штанги;
  • изолирующие и электроизмерительные клещи;
  • указатели напряжения;
  • изолирующие подставки и колпаки;
  • переносные заземления.

После введения в эксплуатацию СИЗ и электроинструмент подлежат периодическим и внеочередным испытаниям. Внеочередные испытания проводятся после ремонта, замены составных частей либо при обнаружении неисправности. Все испытания средств защиты из диэлектрической резины, электроинструмента, штанг, указателей напряжения проводятся согласно документу «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним» и государственным стандартам. Перед проведением испытаний проводится внешний осмотр. При обнаружении каких-либо дефектов либо неполной комплектации СИЗ считается неисправным и испытания прекращаются. Если внешний осмотр дал положительный результат, изделие проходит испытания, включающие контроль механических и электрических характеристик.

Особенности испытаний диэлектрических защитных средств

Контроль выполняем согласно нормам для приемо-сдаточных, периодических, типовых испытаний, которые обозначены в методиках и соответствующих стандартах.

К СИЗ, которые необходимые для работы в электроустановках относятся:

  • Указатели напряжения 6, 35, 110 кВ.
  • Двухполюсные указатели напряжения 0,4 кВ до 10 Вт.
  • Изолирующие штанги на каждое напряжение.
  • Диэлектрические боты.
  • Диэлектрические перчатки.
  • Переносные заземления.

  Все дополнительные изолирующие СИЗ, которые используют для электроустановок до 35 кВ проверяем по нормам эксплуатационных испытаний Приложения 5 и 7.

Есть еще ряд дополнительных инструментов, в надежности которых мы обязательно должны убедиться. Это токоизмерительные клещи любого класса напряжения, мегомметры, приборы для измерения величины напряжения, тока, сопротивления и прочие.

  Также мы проводим проверку личного инструмента на соответствие нормам изоляции защитных рукоятей изолированного слесарного инструмента.

Проверка средств индивидуальной защиты на стенде в электролаборатории
Проверка средств индивидуальной защиты на стенде в электролаборатории

Что включает поверка СИЗ?

Когда ведётся проверка средств индивидуальной защиты ставится цель
убедиться в наличии у электрозащитных изделий требуемых нормами признаков.
Сотрудники «Лабсиз» должны быть совершенно уверены, что:

  • На окончаниях
    изолирующих частей СИЗ со стороны рукоятки наличествует электроизоляция в
    виде кольца или упора.
  • Высота этих защитных
    элементов у СИЗ соответствует нормативам. Для работы с оборудованием
    напряжением до тысячи вольт она не должна быть менее трёх миллиметров. При
    напряжениях, превышающих 1000 В – не менее десяти. При этом строго
    запрещено отмечать границу между рукояткой и изолирующей частью только
    краской.
  • Защищающие части СИЗ
    выполнены из электроизолирующих материалов, обладающих устойчивыми
    свойствами диэлектриков.
  • Если эти части деревянные и хорошо поглощают влагу, на них нанесён влагостойкий лак. Их
    поверхности, наружная и внутренняя, гладкие, без трещин, царапин, отслоений.

Осмотр может показать, что электрозащитное средство неисправно. Например,
имеются трещины или глубокие царапины на слое лака. В таких случаях они
изымаются. На них наносится специальный штамп. Далее такие средства
подвергаются ремонту и повторному испытанию. Может оказаться, что они потребуют
обязательной замены или изъятию из пользования.

Периодичность проверки СИЗ

Средство индивидуальной защиты
испытание Боты диэлектрические (пара)

Боты диэлектрические (пара)

раз в 36 месяцев

испытание Галоши диэлектрические (пара)

Галоши диэлектрические (пара)

раз в 12 месяцев

испытание Диэлектрические лестницы и стремянки

Диэлектрические лестницы и стремянки

раз в 6 месяцев

испытание Заземление переносное

Заземление переносное

раз в 24 месяцев

испытание Клещи изолирующие

Клещи изолирующие

раз в 24 месяцев

испытание Клещи электроизмерительные

Клещи электроизмерительные

раз в 24 месяцев

испытание Перчатки диэлектрические (пара)

Перчатки диэлектрические (пара)

раз в 6 месяцев

испытание Ручной изолирующий инструмент

Ручной изолирующий инструмент

раз в 12 месяцев

испытание Указатель высокого напряжения УВН-80 и др.

Указатель высокого напряжения УВН-80 и др.

раз в 12 месяцев

испытание Указатель напряжения 1-но полюсный до 1 кВ

Указатель напряжения 1-но полюсный до 1 кВ

раз в 12 месяцев

испытание Указатель напряжения 2-х полюсный до 1 кВ

Указатель напряжения 2-х полюсный до 1 кВ

раз в 12 месяцев

испытание Указатель напряжения для фазировки до 10 кВ

Указатель напряжения для фазировки до 10 кВ

раз в 12 месяцев

испытание Штанга оперативная

Штанга оперативная

раз в 24 месяцев

испытание Электроинструмент

Электроинструмент

раз в 6 месяцев

Прайс-лист. Цены на испытания СИЗ

Наименование работ Стоимость за единицу испытания, руб.
Галоши диэлектрические 260 р.
Боты диэлектрические 260 р.
УВН
— напряжения свыше 1кВ 950 р.
— напряжения до 1кВ 750 р.
— указатель напряжения до 220 кВ 1 850 р.
— напряжения для проверки совпадения фаз 950 р.
Клещи
 — электроизмерительные 550 р.
— изолирующие до 1кВ 350 р
— изолирующие свыше 1кВ 550 р.
Штанги изолирующие
— до 1кВ 350 р.
— свыше 1кВ 350 р.
— до 35 кВ 850 р.
— от 110 до 220 кВ 1 250 р.
Штанги измерительные
— до 110 кВ 850 р.
— от 220 кВ 1 450 р.
Испытание токоискателя ТИ-2 600 р.
Другое
Диэлектрический коврик (визуальный осмотр) 250 р.
Инструмент с однослойной изоляцией (до 1000 В) 100 р.
Переносное заземление 550 р
Такелажные средства для верхолазных работ (лестница, страховочный пояс, когти и лазы монтерские  750 р.
Инструмент ручной изолирующий (накладки покрытия изолирующие) 450 р.
Наборы изолированного ручного слесарного инструмента (до 10 предметов) 1 050 р.
Испытание электроинструмента (перфоратор, болгарка, лобзик, дрель, электроножницы, фен и пылесос промышленные, переноска-удлинитель) 950 р.
Испытание электрических станков (наждак, индукционный нагреватель, паяльная станция, сварочный аппарат)  1 050 р.

* Стоимость услуги измерения по прайс-листу может варьироваться в зависимости от индивидуальных задач заказчика.
Общая смета услуг формируется после окончательного согласования с менеджером.

Рабочие моменты

Далее «Лабсиз» проводит лабораторные электрические испытания
СИЗ. Полученные в каждом тесте данные мы сопоставляем с предельно допустимыми
значениями. Результаты фиксируем в журнале поверки и испытания. Проводим
комплексный анализ всех параметров, чтобы установить состояние СИЗ.
Исследования выявляют неисправности, пригодность каждого из защитных средств к
дальнейшему применению.

При установленном сотрудниками «Лабсиз» факте повреждения средство
индивидуальной защиты подлежит обязательной замене. Может оказаться, что нужно вовсе
перестать им пользоваться.

Какие СИЗ подлежат проверке и поверке?

Средствами индивидуальной защиты обязательно должен быть экипирован
каждый работник. На нём должны быть защитная каска, очки, диэлектрические перчатки и боты,
респиратор или противогаз. Оснащение включает в себя также страховочный канат,
предохранительный пояс.

Должны иметься комплекты электрозащиты от электрической дуги. Поля с
высоким напряжением тоже представляют опасность. В качестве защиты применяются
экранирующие комплекты. Они различны в зависимости от типа работ: на земле, по
ЛЭП. Экранирующие приспособления могут быть переносными.

Наши специалисты проверят:

  • Диэлектрические резиновые перчатки, калоши, боты;
  • Изолирующий ручной инструмент;
  • Все указатели напряжения;
  • Изолирующие штанги,
  • Изолирующие и токоизмерительные клещи;
  • Переносные заземления;
  • Любые прочие средства
    электрозащиты, имеющиеся в распоряжении организации

Позвоните нам по телефонному номеру, который видите на сайте и сделайте
заказ испытаний СИЗ. Можете составить в произвольной форме заявку. Затем просто
ждите звонка нашего менеджера. Он соединится с Вами для обсуждения конкретики
предстоящей проверки.

Алгоритм работы

1. Отправляете на наш электронный адрес [email protected] заявку с перечнем испытываемых СИЗ и вашими реквизитами.

2. В течении часа получаете в ответ счет и договор на испытание.

3. Привозите СИЗ на испытание. Получаете оригиналы документов:

  • договор — 2 экз,
  • счет,
  • акт выполненных работ — 2 экз,
  • акт приемки-передачи СИЗ.

4. Через 7 дней забираете испытанные СИЗ с комплектом документов:

  • протокол испытаний,
  • свидетельство электролаборатории,
  • счет-фактура.

СИЗ выдаются только после поступления денег на наш расчетный счет и наличии с ваше стороны следующих документов:

  • подписанный договор,
  • подписанный акт выполненных работ,
  • доверенность на получение СИЗ.

Как происходит контроль и проверка СИЗ

Перед проведением проверочных операций выполняем обязательный осмотр. Мы должны убедиться, что испытываемые инструменты отвечают необходимым параметрам. Исследуем следующие критерии:

  1. Наличие ограничительного изолирующего кольца со стороны рукоятки штанги или УВН.
  2. Высота ограничителей должна соответствовать нормативам. Для работы в электроустановках напряжением до тысячи вольт она не должна быть менее трёх миллиметров. При напряжениях, превышающих 1000 В – ограничительное кольцо должно быть не менее 10 мм.
  3. Электроизолирующее покрытие должно быть без повреждений и обладать устойчивыми критериями качества изолирующих диэлектриков.
  4. Защитный влагостойкий лак должен быть гладкий, без видимых повреждений: трещин, царапин, отслоений.

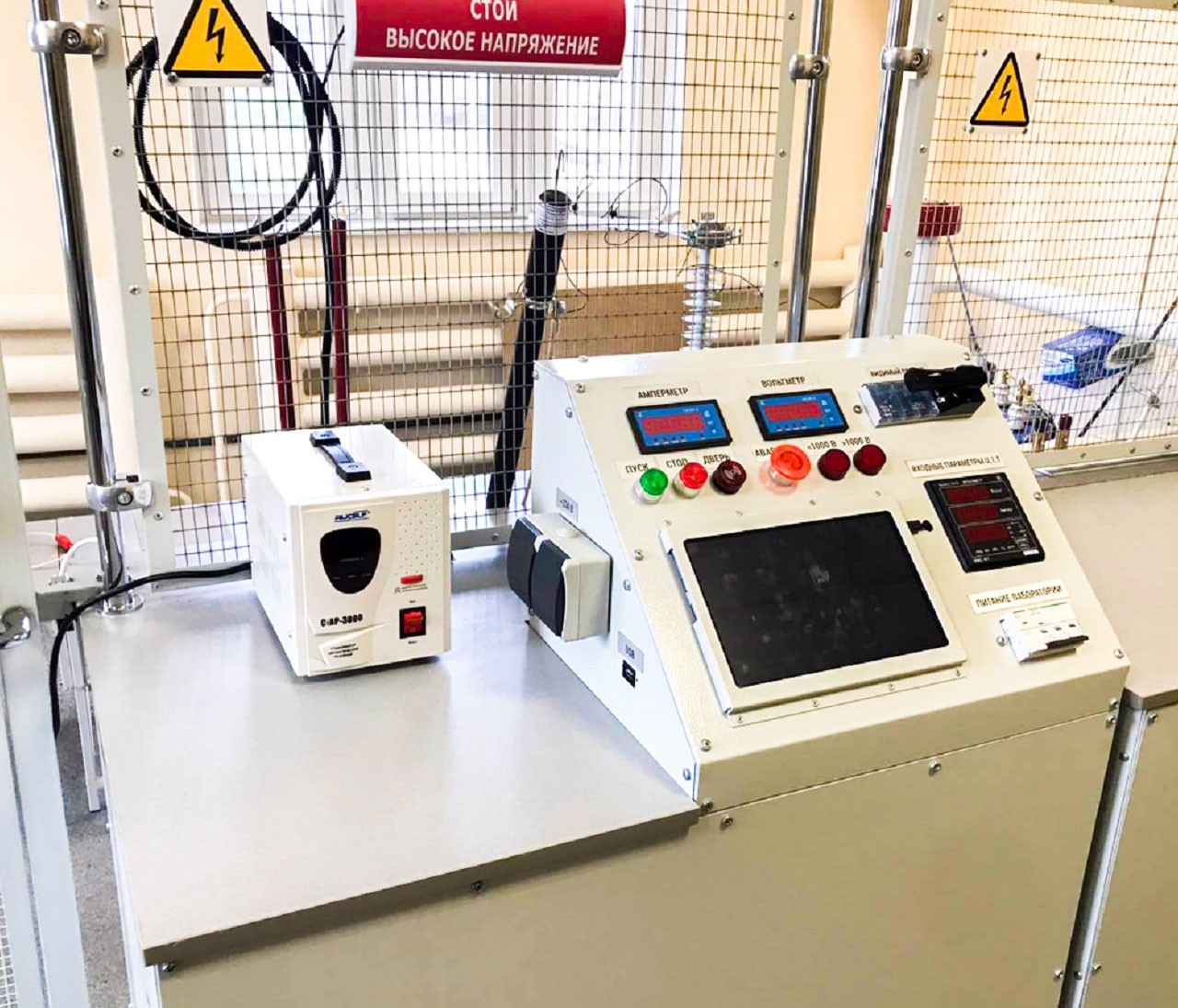

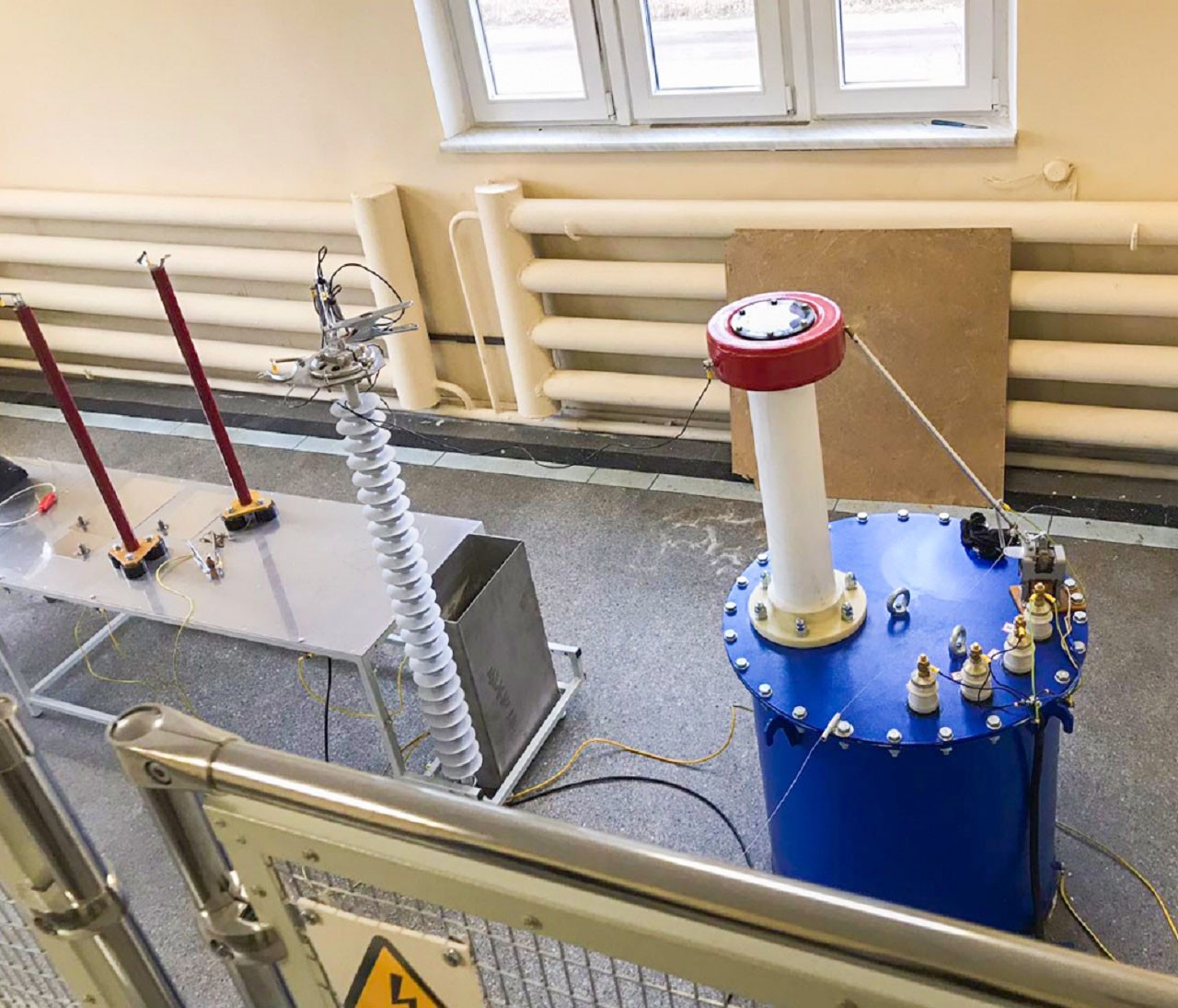

Лаборатория для испытаний средств индивидуальной защиты
Лаборатория для испытаний средств индивидуальной защиты

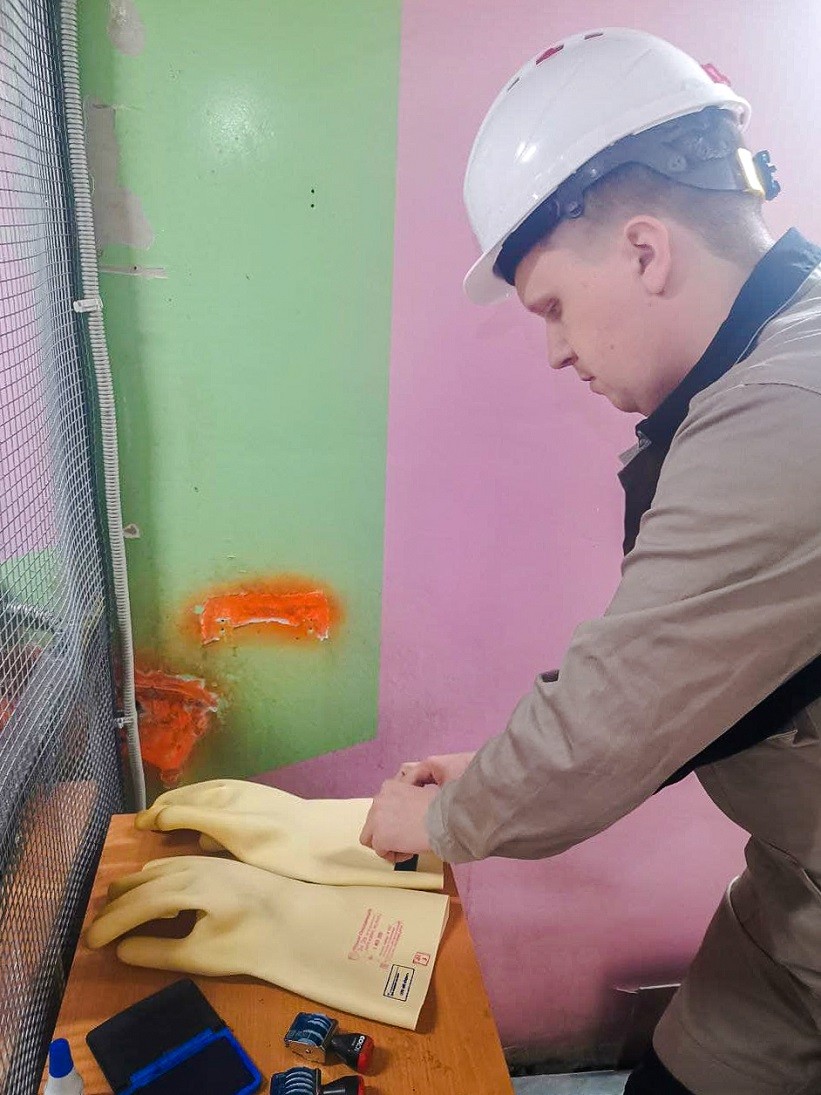

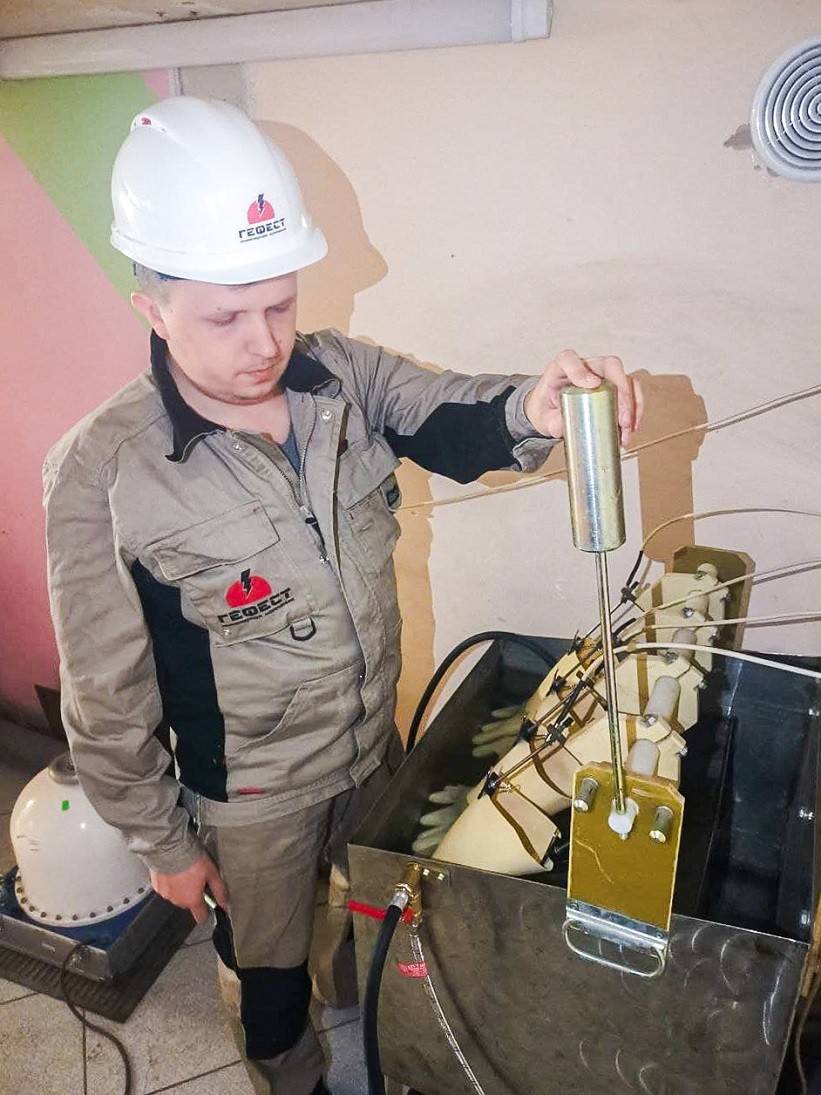

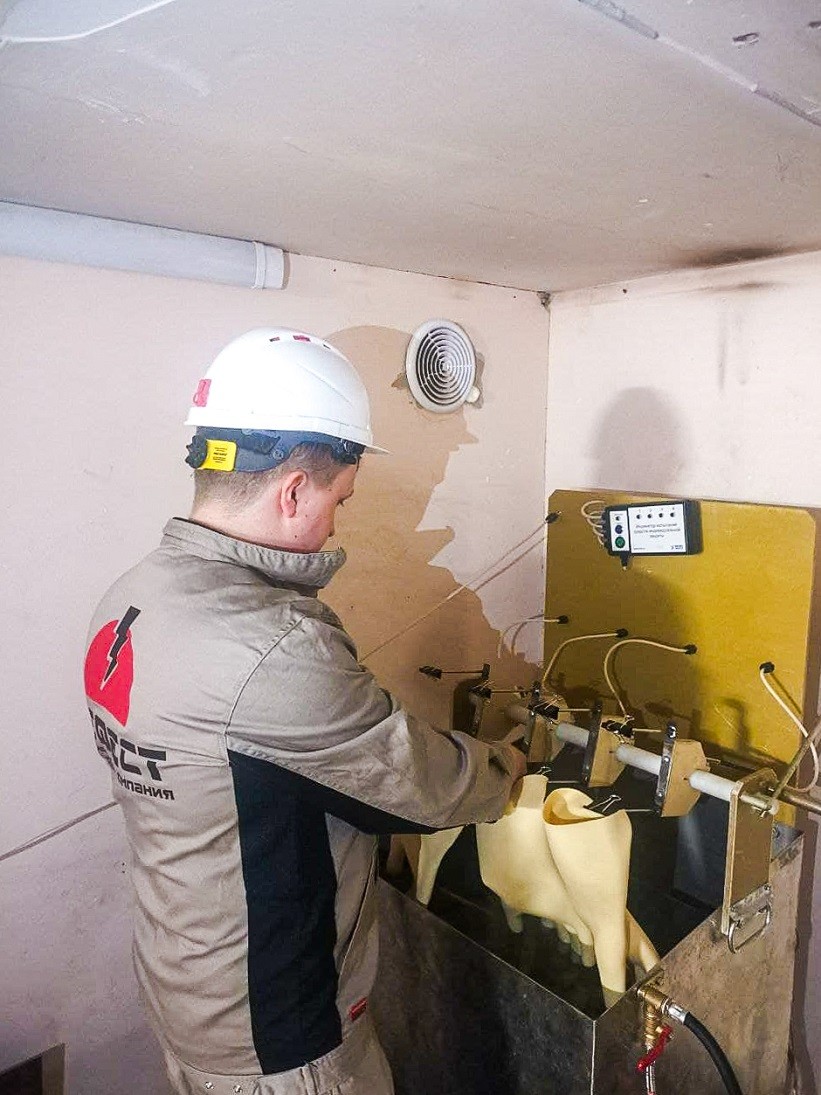

Испытание диэлектрических перчаток

Испытание диэлектрических перчаток
Испытание диэлектрических перчаток

Основным электрозащитным средством при работе в электроустановках до 1000 В и дополнительным в электроустановках свыше 1000 В являются диэлектрические перчатки. Допустимо использование перчаток из натурального каучука и листовой резины не короче 350 мм. Периодичность испытания диэлектрических перчаток установлена в «Правилах» и составляет один раз в 6 месяцев. Диэлектрические перчатки проходят только электрические испытания, в ходе которых определяется величина проходящего через них тока (не более 6 мА) и отсутствие пробоя. Сроки испытания диэлектрических перчаток не изменяются даже, если изделие не было в эксплуатации.

Испытание диэлектрических бот и галош

Испытание диэлектрических бот и галош
Испытание диэлектрических бот и галош

Диэлектрические боты и галоши защищают от напряжения шага и относятся к дополнительным СИЗ, галоши на установках до 1000 В, а боты на установках до и свыше 1000 В. Внешне галоши и боты должны выглядеть так: резиновые верх, резиновая рифленая подошва, текстильная подкладка. Боты должны быть не короче 160 мм и иметь отвороты. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты. Если протекающий ток не превышает 2 мА для галош, а для бот 7,5 мА, считается что изделия прошли испытания.

Испытание ручного электроинструмента (бокорезы, отвертки, пасатижи, плоскогубцы)

Испытание ручного электроинструмента
Испытание ручного электроинструмента

Электроинструмент, такой как плоскогубцы, отвертки, пассатижи, кусачки, используют в качестве основного электрозащитного средства при работах на электроустановках до 1000 В. Требования к внешнему виду и качеству изоляции электроинструмента описаны в «Правилах», при несоответствии им изделия считаются непригодными. В эксплуатации проводят только электрические испытания изоляции рукояток ручного инструмента. Испытания электроинструмента с однослойной изоляцией проводятся подачей напряжения 2 кВ на протяжении 1 минуты. Испытание инструмента с изоляционными ручками, имеющими двойную или тройную изоляцию, проводят при целостности всех покрытий.

Протокол исследований

  Мы работаем на специальном оборудовании. Во время тестирования устанавливаем степень пригодности к эксплуатации. После работы заполняем протокол, выдавать который имеем право, так как являемся аккредитованной лабораторией.

Зачем нужен протокол

Протокол – это разрешительный документ с определенным сроком действия, он обязан храниться до следующей проверки СИЗ. Потенциальный клиент с помощью протокола может убедиться в достоверности лабораторных испытаний защиты. Протокол помогает установить степень пригодности оборудования и инструментов.

  По требованию статьи № 221 Трудового кодекса РФ, для работы на производстве во вредных и опасных условиях, работодатель обязан обеспечить работников средствами защиты.

Индивидуальные защитные средства, измерительные приборы, инструменты, выдаваемые для работы, должны быть сертифицированы и проверены. Весь инструмент должен иметь пометку годности.

Поверка выполняется с использованием специализированного высоковольтного стенда нашими квалифицированными сотрудниками, имеющими большой опыт работы и все необходимые допуски. По окончанию работы, в соотвествии с результатами, на изделие ставится штамп с указанием допустимого напряжения и даты следующей проверки пригодности.

Результат пригодности СИЗ подтверждаем протоколом с данными о проверке.

Нормативные документы

Испытания СИЗ


[372KB]СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
[2483KB]ГОСТ 12.4.283-2019 Средства индивидуальной защиты от электрических полей промышленной частоты и поражения электрическим током. Комплекты индивидуальные шунтирующие экранирующие. Общие технические требования. Методы испытаний.
[2266KB]Протокол испытаний средств индивидуальной защиты. Электролаборатория Гефест

Статистика поражения от электрического тока неутешительная. Поражение человека происходит от незнания механизма физиологического воздействия электротока на организм и по неосторожности. Для защиты электромонтера предусмотрены основные и дополнительные СИЗ. Испытания средств индивидуальной защиты необходимо проводить с соблюдением требований ГОСТ, только в этом случае они будут отвечать условиям надежности и безопасности.

Сроки и правила проведения испытаний СИЗ

Проверка средств индивидуальной защиты проводится с регулярной периодичностью в соответствии с типом СИЗ:

  • Один раз в полгода – диэлектрические перчатки, лестницы, стремянки и электроинструмент;
  • Раз в год – любой ручной изолированный инструмент, указатели напряжения, галоши;
  • Раз в два года – оперативные штанги, клещи;
  • Раз в два с половиной года – диэлектрические боты.

проверка СИЗ

Проверка и испытания должны выполняться сертифицированными специалистами электроизмерительной лаборатории. По результатам на руки заказчику выдается протокол с внесенными в него результатами и информацией о подрядчике. В процессе тестирования соблюдается определенный порядок, который предполагает проверку изоляции на предмет механических повреждений, тестирование высоким напряжением. При должном уровне защиты пробоев не возникает.

Проведение испытаний СИЗ в лаборатории дает максимально объективное представление об уровне безопасности инструмента, оборудования и защитных средств. В случае несоответствия дальнейшее применение не допускается – даются рекомендации по ремонту или замене.

Заявки обрабатываются только от Юридических лиц

<текстареа name="comment" placeholder="Оставить комментарий"> Я даю согласие на обработку своих персональных данных в соответствии с Положением об организации обработки и защиты персональных данных клиентов АО «Мосэнергосбыт»

На что обращаем особое внимание






После осмотра внешнего вида перед основным исследованием мы выполняем проверку СИЗ на механическую прочность. Обращаем внимание на стойкость к ударам, разрывам, растяжению, сжатию. Только после механического контроля проверяем изделия на электрическом стенде.

У нас есть аккредитация и все необходимые сертификаты, которые дают нам право на исследование. После экспертизы заполняем протокол, куда вносим результаты. Все СИЗ снабжаем проверочной биркой или наклейкой со специальным штампом, куда заносится номер, дата действующей проверки и дата следующего испытания.

Видеоотзывы

Электромонтажные работы
Электромонтажные работыКомплекс электромонтажных работ
Комплекс электромонтажных работУслуги энергоабонемент и энергосертификат
Услуги энергоабонемент и энергосертификатТехническое обслуживание АИИС КУЭ
Техническое обслуживание АИИС КУЭУстановка системы АИИС КУЭ
Установка системы АИИС КУЭТехническое обслуживание АИИС КУЭ и услуга энергоменеджмент
Техническое обслуживание АИИС КУЭ и услуга энергоменеджментЭнергосертификат
ЭнергосертификатУстановка и техническое обслуживание АИИС КУЭ
Установка и техническое обслуживание АИИС КУЭЭнергосертификат, внедрение АИИС КУЭР, электромонтажные работы
Энергосертификат, внедрение АИИС КУЭР, электромонтажные работыМонтаж внутренних систем освещения и замена электропроводки
Монтаж внутренних систем освещения и замена электропроводкистрелка
Электромонтажные работы
Электромонтажные работыКомплекс электромонтажных работ
Комплекс электромонтажных работУслуги энергоабонемент и энергосертификат
Услуги энергоабонемент и энергосертификатТехническое обслуживание АИИС КУЭ
Техническое обслуживание АИИС КУЭУстановка системы АИИС КУЭ
Установка системы АИИС КУЭТехническое обслуживание АИИС КУЭ и услуга энергоменеджмент
Техническое обслуживание АИИС КУЭ и услуга энергоменеджментЭнергосертификат
ЭнергосертификатУстановка и техническое обслуживание АИИС КУЭ
Установка и техническое обслуживание АИИС КУЭЭнергосертификат, внедрение АИИС КУЭР, электромонтажные работы
Энергосертификат, внедрение АИИС КУЭР, электромонтажные работыМонтаж внутренних систем освещения и замена электропроводки
Монтаж внутренних систем освещения и замена электропроводки
смотреть все

Профессиональные услуги испытательной лаборатории

В нашей компании можно заказать испытание средств индивидуальной защиты в лаборатории и с выездом на объект заказчика. Мы работаем со всеми видами электроустановок, используем современное оборудование для тестирования электрозащитных материалов.

Наши плюсы:

  • Быстрое обслуживание – можно согласовать выезд в день оформления заявки;
  • Мастера со всеми необходимыми допусками, выдача протокола испытаний по четкой форме – у заказчика не возникает проблем с государственными надзорными органами;
  • Объективные, фиксированные цены, удобные способы оплаты.

Испытание изолирующих штанг

Испытание изолирующих штанг
Испытание изолирующих штанг

Оперативные изолирующие штанги служат для выполнения различных операций на воздушных линиях связи, находящихся под напряжением. Основными частями штанги являются рабочая и изолирующая части, рукоятка. Конструкционные и технические требования к оперативным изолирующим штангам содержатся в ГОСТ 20494-90. Испытание оперативных штанг, применяемых при работе до 1000 В, производится одновременной подачей напряжения 2000 В к рабочей части и к временному электроду, приложенному к изолирующей части на протяжении 5 минут. Испытание изолирующих штанг, используемых на линиях связи до 35 кВ, производится подачей напряжения переменного тока с частотой 50 Гц, равного трехкратному линейному. Для штанг на напряжение 110 кВ и выше – равного трехкратному фазному.

Особенности проведения испытаний

Стоимость испытания средств защиты зависит от объемов работ, их срочности и типа выполняемых испытаний:

  • первичные проводятся, чтобы проверить техническое состояние защитного оборудования и принять решение о его пригодности для выполнения работ;
  • очередные проходят в соответствии с установленным нормативами графиком и направлены на выполнение требований электро- и пожаробезопасности;
  • внеочередные нужны при возникновении неисправностей, после ремонта или падения объекта, то есть в случаях, когда необходимо дополнительно удостовериться в его пригодности.

Обратившись в компанию «Мосэнергосбыт», вы сможете заказать услуги сертифицированной электролаборатории. Наши специалисты в короткий срок проведут необходимые испытания и измерения, а по завершении работ — оформят документацию.

icon

Испытание указателей напряжения

Испытание указателей напряжения
Испытание указателей напряжения

Отсутствие либо наличие напряжения в электроустановках до и выше 1000 В можно определить с помощью указателей напряжения. Размеры указателей напряжения должны быть такими, чтобы при работе с ними исключалась возможность замыкания на землю или короткого замыкания. ГОСТ 20493-90 содержит требования к указателям напряжения переменного и постоянного тока напряжением до 1000 В и переменного тока напряжением выше 1000 В. Испытания указателей напряжения проводятся приложением повышенного напряжения к рабочей и изолирующей частям. Рабочую часть указателей напряжения, предназначенных для работ от 35 до 220кВ, не испытывают. Величина испытательного напряжения определяется рабочим напряжением указателя и приведена в «Правилах».

Компания «Лаб-электро» имеет все необходимое оборудование и инструмент для выполнения испытаний средств индивидуальной защиты (СИЗ), а также, все разрешительные документы дающие право выдавать официальные протоколы испытаний. Если Вам нужно проверить диэлектрические перчатки, боты, галоши, отвертки, бокорезы, изолирующие штанги и т.д. обращайтесь к нам по тел.: (495) 669-40-84. Доверяя проведение испытаний компании «Лаб-электро» Вы обеспечиваете надежную и безопасную работу вашего электротехнического персонала!

Как часто требуется проверка?

«Лабсиз» предлагает организациям, работающим с электроустановками
провести испытания диэлектрических перчаток. Для этих средств электрозащиты установлена периодичность проверки
– раз в 6 месяцев.

 Один раз в год должны вестись испытания состояния электрических инструментов и диэлектрических галош. Для резиновых бот
установлены сроки, равные одному разу за три года.

Мы проводим необходимые внеочередные испытания указателей напряжения,
претерпевших падения или удары.

Частоту проверки других изделий можно узнать по телефону, номер которого
указан на сайте.

Источники

  • https://lab-electro.ru/ispytaniya_sredstv_individualnoy_zaschity_siz_i_elektroinstrumenta
  • https://ik-gefest.ru/uslugi/elektrolaboratoriya/ispytania-sredstv-individualnoi-zashhity-siz/
  • https://labsiz.ru/katalog-uslug/ispytanie-sredstv-zaschity
  • https://elaba24.ru/service/ispytaniya-siz/
  • http://mes-business.ru/services/ispytaniya_sredstv_zashity/

[свернуть]
